Krok 1 - Prehľad budovy
Názov miestnosti = možno zadať ľubovoľný názov kalkulovanej miestnosti
Plocha miestnosti (m2) = uvažovaná vykurovaná plocha miestnosti v m2
Rozstup potrubia (mm) = rozstup potrubia alebo hustota kladenia potrubia
| Rozstup potrubia (hustota kladenia) | Spotreba potrubia | Použitie |
|---|---|---|
| 100 mm | 10 m/m2 |
|
| 150 mm | 6,6 m/m2 |
|
| 200 mm | 5 m/m2 |
|
| 250 alebo 300 mm | 3,3 m/m2 |
|
Okrajová zóna (m2) = okrajová zóna je umiestnená pri stene okna alebo v rohu budovy v šírke 0,5 až 1,0 m. Používa sa vtedy, keď sa na tomto mieste očakávajú vyššie tepelné straty a potreba tepla.
Je na posúdení, či je potrebná, v moderných domoch nie je potrebná.
Rozstup potrubia v okrajovej zóne (mm) = vzdialenosť alebo - hustota uloženia potrubia v okrajovej zóne (vhodné vzdialenosti sú 100 a 150 mm)
Pridať miestnosť = pridáva ďalšiu miestnosť, ktorá sa má zohľadniť pri výpočte.
Krok 2 - Voľba systému podlahového vykurovania
Systémový roll FV a systémový roll FV EPS sú určené na pokládku vo forme sponiek TACKER, na oboch je geometria s mriežkou 5 × 5 cm na orientáciu pokládky - rozstup pokládky rúr môže byť ľubovoľná. Rolky a fólie sa navzájom lepia.
FV NOP SOLO, FV NOP ISO, FV NOP ISO PLUS majú výstupky NOP = priama pokládka a uloženie rúr dimenzie 16, 17, 18 do výstupkov. Rozstup výstupkov v doske je 5 cm. Dosky NOP sú navzájom spojené výstupkami NOP dvoch susedných dosiek cez seba.
Krok 3 - Typ a priemer potrubia

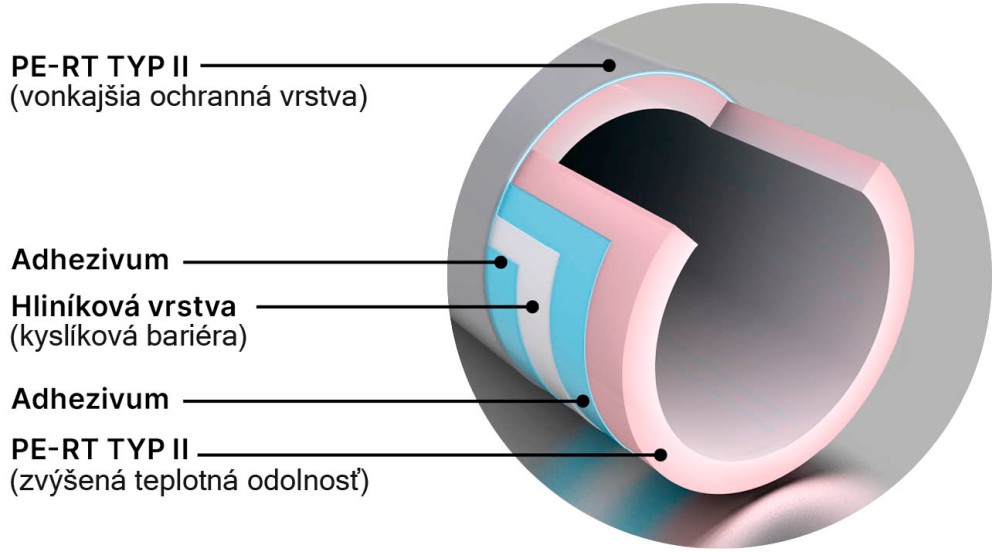

MULTIPERT-AL :
Jedinečná 5-vrstvová rúra spájajúca všetky výhody polyetylénových a kovových rúr. Vonkajšia a vnútorná vrstva sú vyrobené z PE-RT, moderného polyetylénu modifikujúceho strednú hustotu, ktorý vykazuje vynikajúcu tepelnú a mechanickú odolnosť. AL vrstva zabezpečuje teplotnú a tlakovú odolnosť a tvárnosť rúry. Extrémne nízka tepelná rozťažnosť, vysoká odolnosť proti lomu a oderu, dokonalá tesnosť kyslíkovej bariéry EVOH. T max 95 °C - maximálna teplota použitia 95 °C.
RÚRA MÁ TVAROVÚ PAMÄŤ, ĽAHKÚ TVAROVATEĽNOSŤ A VYSOKÚ MECHANICKÚ ODOLNOSŤ.

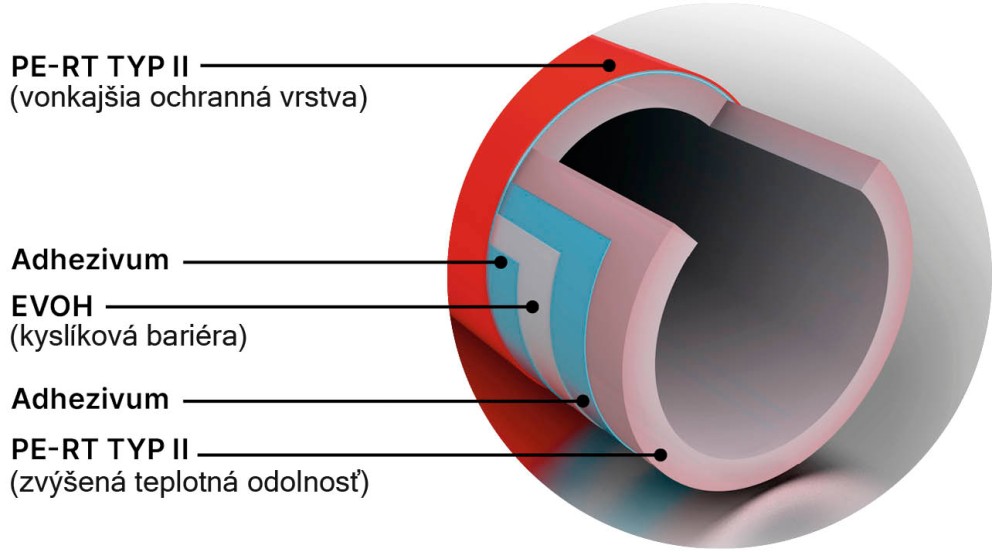

MULTIPERT-5:
Vysokokvalitné systémové rúry z PE-RT typu II na podlahové, stenové alebo stropné vykurovanie alebo chladenie, pripojenie radiátorov a fancoilov. Päťvrstvová konštrukcia - dlhá životnosť a dokonalé utesnenie kyslíkovej bariéry z EVOH. T max 95 °C - maximálna teplota použitia 95 °C.
VYSOKÁ FLEXIBILITA, BEZ TVAROVEJ PAMÄTE OPROTI MULTIPERT AL.
Krok 4 - Skrinka rozdeľovača
Pod omietkou:
Umiestnenie a inštalácia na zapustenie pod omietku / do steny. Skrinka je zapustená do steny, predná strana s dvierkami je rovnobežná s úrovňou steny. Zadná stena s upevňovacou konzolou na montáž rozvádzača a elektrického príslušenstva.
Na omietanie:
Skrinka na montáž na stenu je priznaná a vystupuje cez hĺbku konštrukcie zo steny. Zadná stena s upevňovacou konzolou na pripevnenie rozvádzača a elektrického príslušenstva.
Krok 5 - Ďalšie príslušenstvo / doplnkové príslušenstvo
THM upevňovacia lišta 16-20
Na uloženie systémových rúrok s fixáciou. Na zadnej strane s lepiacou páskou na rýchle prichytenie k podkladu. Minimálny rozstup trubiek 50 mm, dĺžka lišty 1000 mm. Univerzálna pre rúrky s priemermi 16 - 20 mm. Použitie na fixáciu potrubia či stenovú montáž potrubia. (doplnkové príslušenstvo)
THM spona pre upevňovaciu lištu
Spona na ukotvenie THM upevňovacej lišty. Spona bezpečne udrží upevňovaciu lištu v doskách EPS aj pri použití v prašnom prostredí. (doplnkové príslušenstvo)
THM zmiešavacia súprava
Zmiešavacia súprava pre rozdeľovač podlahového vykurovania.
Používa sa v prípade kombinácie podlahového vykurovania s radiátormi alebo okruhom s potrebou vyššieho prietoku (obehu média) iného ako pre podlahové vykurovanie. Slúži ako by-pass na vykurovanie.
Nastaviteľné obehové čerpadlo pre 100 až 200 m2. Súprava obsahuje regulačný ventil (regulačný ventil by-passu), obehové čerpadlo Wilo, elektrickú riadiacu jednotku čerpadla, teplomer prívodnej vody. Pripojenie 1".
THM teplomer príložný modrý
Doplnkový teplomer pre rozdeľovač pre spätný okruh (modrá farba). Rozdeľovač podlahového vykurovania je už štandardne vybavený základným nalepovacím teplomerom so stupnicou (teplota sa zobrazuje zmenou farby na stupnici). (doplnkové príslušenstvo)
THM teplomer príložný červený
Doplnkový teplomer pre rozdeľovač pre prívodný okruh (červená farba). Rozdeľovač podlahového vykurovania je už štandardne vybavený základným nalepovacím teplomerom so stupnicou (teplota sa zobrazuje zmenou farby na stupnici). (doplnkové príslušenstvo)
THM dilatačný pás 100 mm × 2000 mm
Škárový profil pre oddelenie jednotlivých dilatujúcich polí.
Vytvára trvalo elastické škáry v betónových a anhydritových podlahách (doplnkové príslušenstvo)
THM termopohon
Pre elektronické ovládanie jednotlivých okruhov ventilov rozdeľovača. Variant NC (bez prúdu uzavretý). (doplnkové príslušenstvo)
THM izbový termostat
Základný elektronický regulátor teploty 230 V pre jednotlivé miestnosti v kombinácii s termopohonmi. Príslušenstvom je tiež adaptér na inštaláciu na omietku. Pracovný rozsah: 5 – 30 °C. Možnosť ovládania až 15 ks termohlavíc.
THM zátka rozdeľovača KZI 3/4"
Slúži na uzavretie nepoužívaného okruhu na rozdeľovači podlahového vykurovania. Možnosť vytvorenia rezervy pre budúce rozšírenie vykurovaného priestoru.
FV kohút guľový 1" v prevedení červený/modrý
Guľový kohút na uzavretie rozdeľovača podlahového vykurovania. Inštaluje sa pred prívodnou a spätnou časťou rozdeľovača (1 rozdeľovač = 1 modrý a 1 červený guľový kohút)
