Prietokový ohrievač NEO 4,5 kW

Ohrievač vody

Ohrievač

Interiér

Nad stôl, Pod stôl

Drez, Umývadlo, Úžitková voda

Kúpeľňa, Kuchyňa

Závesný

Systém 2v1 (tlakové/beztlakové)

0 l

XXS

A

50 °C - 55 °C

1,8 l

4,5 kW

230 V

25,8 cm x 14,5 cm x 14,5 cm

1/2"

IPX4

Ohrievač je určený pre zapojenie vo zvislej polohe (vývody z ohrievača môžu smerovať nahor i nadol), môže byť napojený tlakovo aj beztlakovo a to len na rozvod studenej vody a v miestach kde nemôže dôjsť k zamrznutiu., Po aktivácii tepelnej poistky STB je prístup k STB umiestnený pod nálepkou s logom. Po odpojení napájania zložte nálepku a pomocou tenkého skrutkovača zatlačte aktivačné tlačidlo tepelnej poistky., Ohrievač sa nesmie použiť (zapínať), ak existuje možnosť, že je voda v ohrievači zamrznutá., Prietokový ohrievač NEO môže byť inštalovaný nad aj pod umývadlom, pričom sa u ohrievača nezmení orientácia pripojenia teplej a studenej vody.nVšetky inštalácie by mali byť vykonávané po odpojení el. prúdu a po zastavení prívodu vody.n- z ekonomických dôvodov by mal byť ohrievač montovaný čo najbližšie k odberovému miestun- pred inštaláciou ohrievača odpustite z prívodného potrubia také množstvo vody, ktoré zodpovedá objemu vody v prívodnom potrubí od miesta jeho uzavretia až po vyústenie k uzatváraciemu ventilu v mieste montáže, príp. až k batérii. Týmto postupom zaistíte ako vyplavenie mechanických nečistôt, ako aj základné odvzdušnenie prívodného potrubia z dôvodu odstavenia vodovodného radu.n- používajte všetky bežne dostupné batérie bez termostatu,n-pre jednoduchšiu reguláciu a efektivitu prevádzky sa odporúča osadiť výtokovú trubicu batérie úsporným perlátoromn- ohrievač môže byť pripojený k vodovodnej sieti s tlakom vody od 0,1 do 1,0 MPa, alebo môže byť napájaný z vodnej nádrže umiestnenej viac ako 10 m nad úrovňou ohrievačan- ohrievač môže byť pripojený iba k prívodu studenej vody,n- k výstupu ohrievača nesmie byť pripojený žiadny kohút alebo armatúra iná ako predpísaná výrobcom., Pripojenie ohrievača k vodovodnému radu aj k elektrickej sieti musí byť vykonané pracovníkom s vhodnou kvalifikáciou. Ohrievač môže byť uvedený do prevádzky len vtedy, ak inštalácia zodpovedá platným normám a bezpečnostným predpisomnnPrívodné potrubie studenej vody vo vzdialenosti aspoň 2 m od ventilu musí byť odolné voči teplote + 110 °C, alebo by malo byť chránené spätným ventilom.

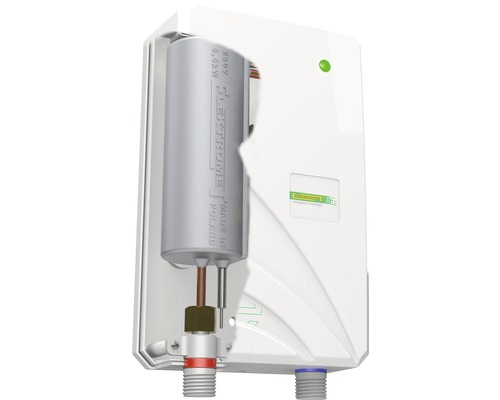

Elektrický tlakový prietokový ohrievač vody NEO je určený k okamžitému odberu teplej úžitkovej vody v domácnostiach, kanceláriách, dielňach a pod. Spotreba elektrickej energie sa obmedzuje len na dobu ohrevu pretekajúcej vody. Ohrievač nemá reguláciu výkonu a pri ohreve pracuje vždy na plný výkon. Množstvo a teplota ohriatej vody je závislá na výkone ohrievača /kW/, veľkosti prietoku ohrievanej vody /l/min/ a teplote vody v prívodnom potrubí.nDo ohrievača môžu byť montované vykurovacie telesá s výkonmi 3,5 kW, 4,5 kW, 5,5 kW na 230V. Ohrievač môže pracovať s tlakom vody vo vodovodnom rade od 0,1MPa do 1MPa., Ohrievač NEO je tlakové zariadenie a môže byť inštalovaný ako tlakový aj beztlakový s vývodmi orientovanými nahor i nadol. Rozmery a umiestnenie hlavných súčastí ohrievača sú znázornené na obr. 1 a 2. Ochranný prvok - tepelná poistka (STB) - odpojí elektrický prívod na vykurovacie teleso pri zvýšení teploty vody v ohrievači nad cca 95 °C. Po aktivácii tepelnej poistky je ďalšia prevádzka ohrievača možná až po stlačení čierneho tlačidla tepelnej poistky.

návod na montáž a obsluhu energetický štítok 2 ks hmoždinky

Prietokový ohrievač musí byť inštalovaný v súlade s platnými predpismi, normami a odporúčaniami výrobcu. Nedodržanie týchto pokynov môže spôsobiť stratu záruky.n Napájací kábel by mal byť pripojený k efektívnej elektrickej sieti vyrobenej v súlade s platnými predpismi. Elektrický ohrievač by mal byť pripojený priamo k existujúcej elektrickej inštalácii vybavenej ochranným ističom.

Nie je pripravené na zapojenie

1/2"

NEO 4, 5

5903538213865
