Bezpečná elektroinštalácia

Pre elektroinštaláciu platí veľa noriem a predpisov. Ich dodržiavanie je nutné pre vašu bezpečnosť.

Normy a predpisy sú záväzné. Ak ich nedodržíte, tak vám elektrikár a revízny technik nevydá potvrdenie o vykonanej revízii elektrickej inštalácie.

Upozornenie

Elektriku smie zapájať naozaj len odborník a skúsený a poučený pracovník.

Pri realizácii alebo úpravách elektroinštalácie pamätajte na to, že je potrebné dodržiavať požiadavky na elektroinštaláciu podľa platných právnych predpisov a technických noriem STN.

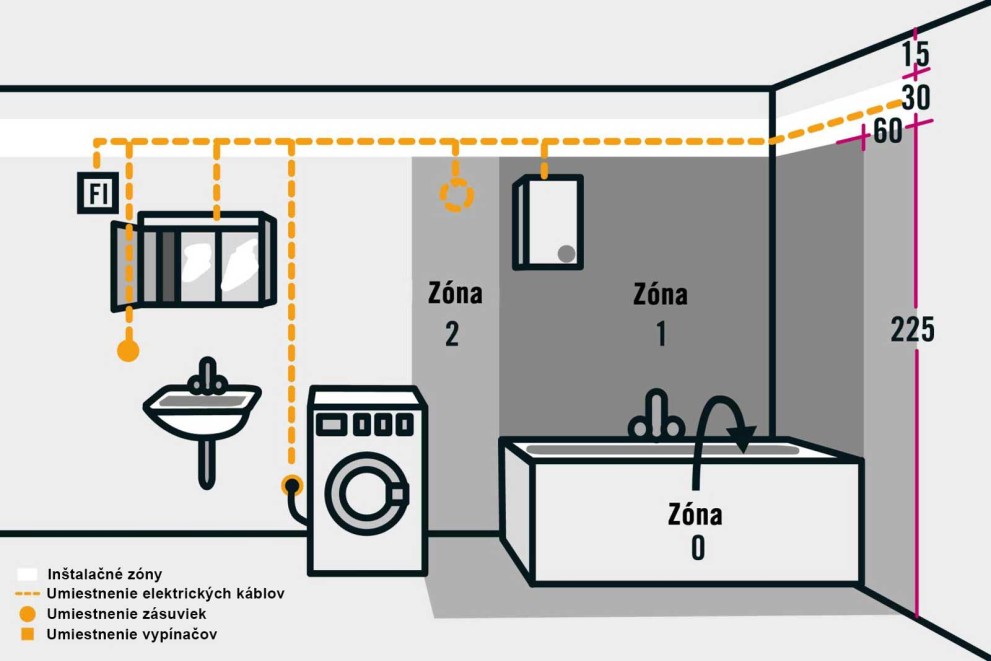

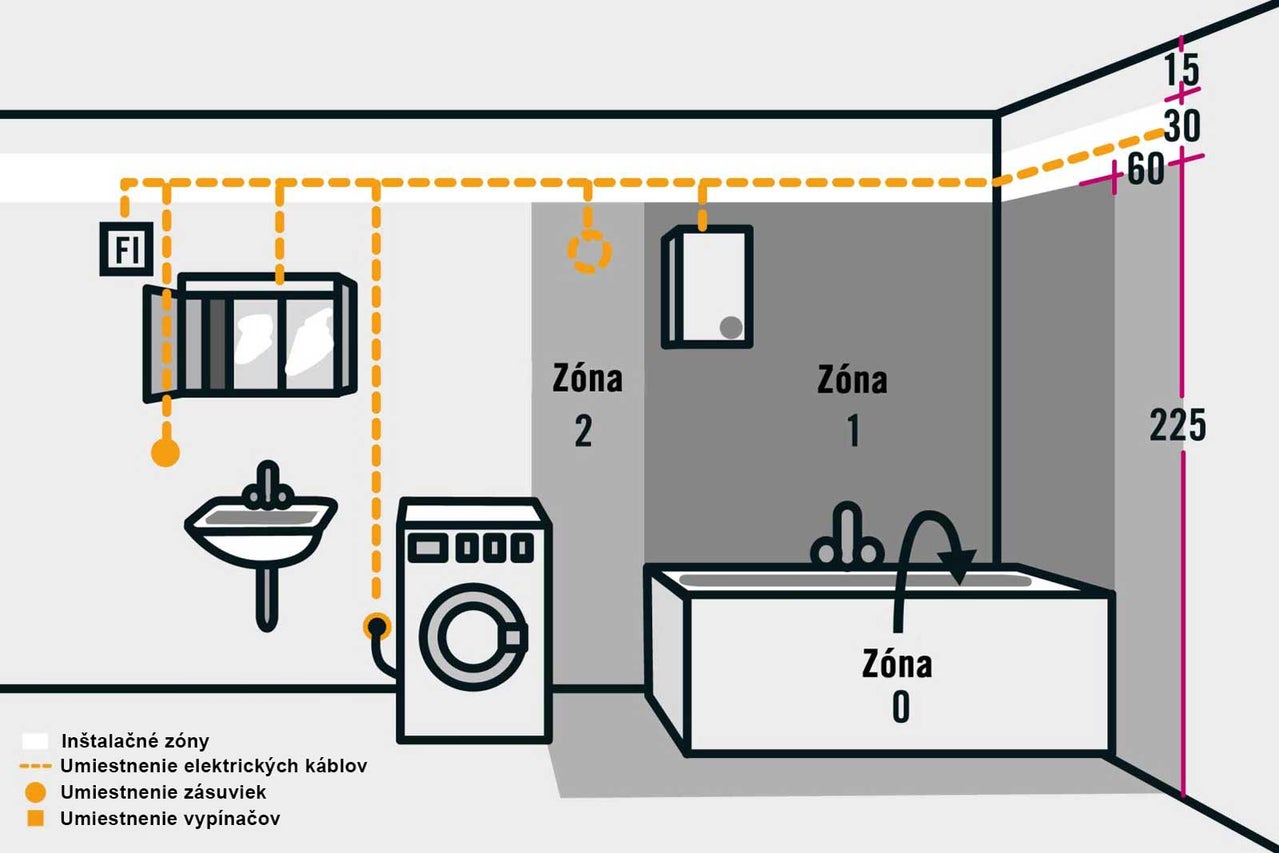

Ochranné elektroinštalačné zóny v kúpeľni

Kúpeľňa je rozdelená do štyroch zón. Každá zóna má podľa normy určené, aké elektrické zariadenie do nej možno inštalovať.

  • Zóna 0 - vnútorný priestor kúpacej vane alebo sprchovacej vane (nízka vaňa).
  • Zóna 1 - je nad zónou 0 do výšky 2,25 m nad podlahou, zahŕňa aj priestor pod vaňou.
  • Zóna 2 - siaha vodorovne do vzdialenosti 0,6 m od zóny 1 a nachádza sa nad zónou 1, teda vo výške 2,25 m nad podlahou a siaha až do stropu (max. do 3 m).
  • Zóna 3 - nadväzuje na zónu 2 až do vzdialenosti 2,4 m od zóny 2.

obr ako naplanovat elektroinstalaciu 02

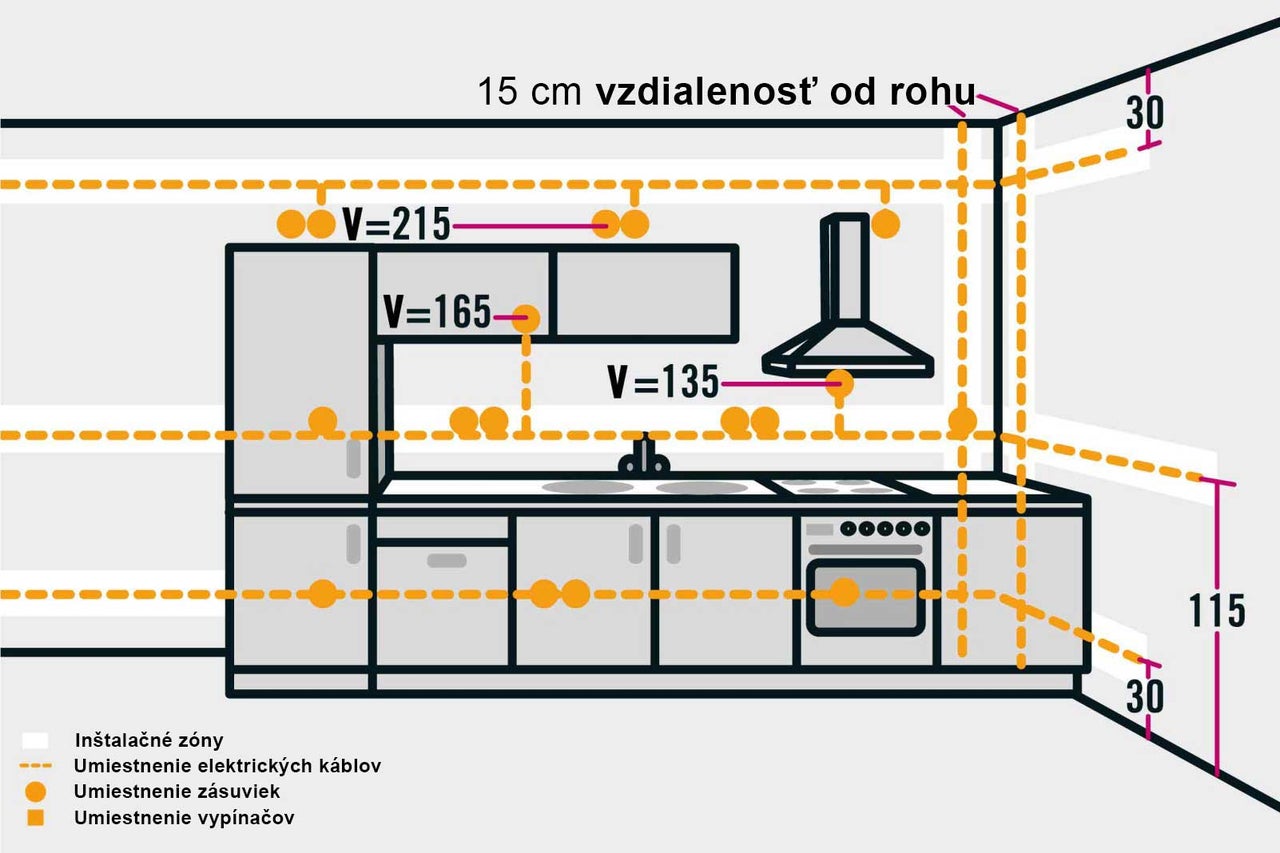

Elektroinštalácia v kuchyni

Koľko zásuviek a pevných prívodov potrebujete závisí na veľkosti a usporiadaní vašej kuchyne. Sporák, rúra alebo varná doska, chladničky aj umývačky riadu majú väčšiu spotrebu energie a potrebujú samostatné, samostatne istené prívody. V každom prípade vykonanie elektroinštalácie konzultujte so skúseným elektrikárom.

obr ako naplanovat elektroinstalaciu 03

  • Zásuvky pre sporák, rúru, varnú dosku, chladničku, umývačku: Každá zásuvka na vlastnom, samostatne istenom okruhu. Umiestnenie 30 cm od podlahy.
  • Zásuvky pre drobné spotrebiče nad pracovnou plochou: Doporučené aspoň 5 zásuviek. Umiestnenie 100 - 130 cm od podlahy.
  • Napojenie pre pracovné osvetlenie: Umiestnenie 135 cm od podlahy. Pod horné skrinky kuchynskej linky 165 cm od podlahy.
  • Pripojenie pre odsávač: 210 - 215 cm od podlahy.
  • Káble veďte 30 cm od stropu a 15 cm od rohov miestnosti.

Napojenie, vzdialenosti, umiestnenie, ďalšie požiadavky a použité, nielen elektrické zariadenia musíte konzultovať s odborníkom!

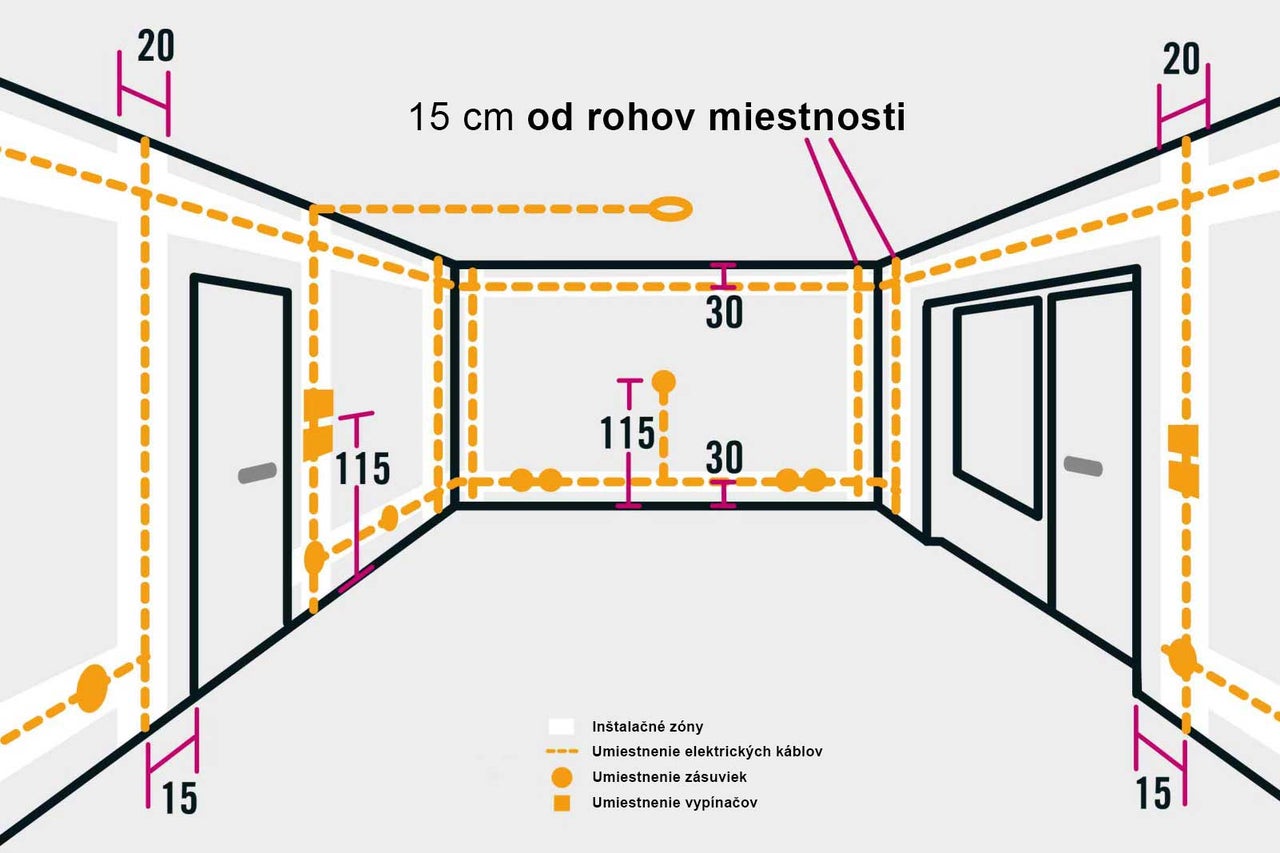

Elektroinštalácia v obytných miestnostiach

obr ako naplanovat elektroinstalaciu 04

  • Vedenie spravidla umiestňujeme 30 cm od podlahy a 15 cm od rohov miestnosti.
  • Vypínače umiestňujeme približne 115 cm od podlahy.
  • Umiestnenie zásuviek 30 cm od podlahy.
  • Takéto umiestnenie je len odporúčané a môžete ho upraviť podľa vlastnej potreby.

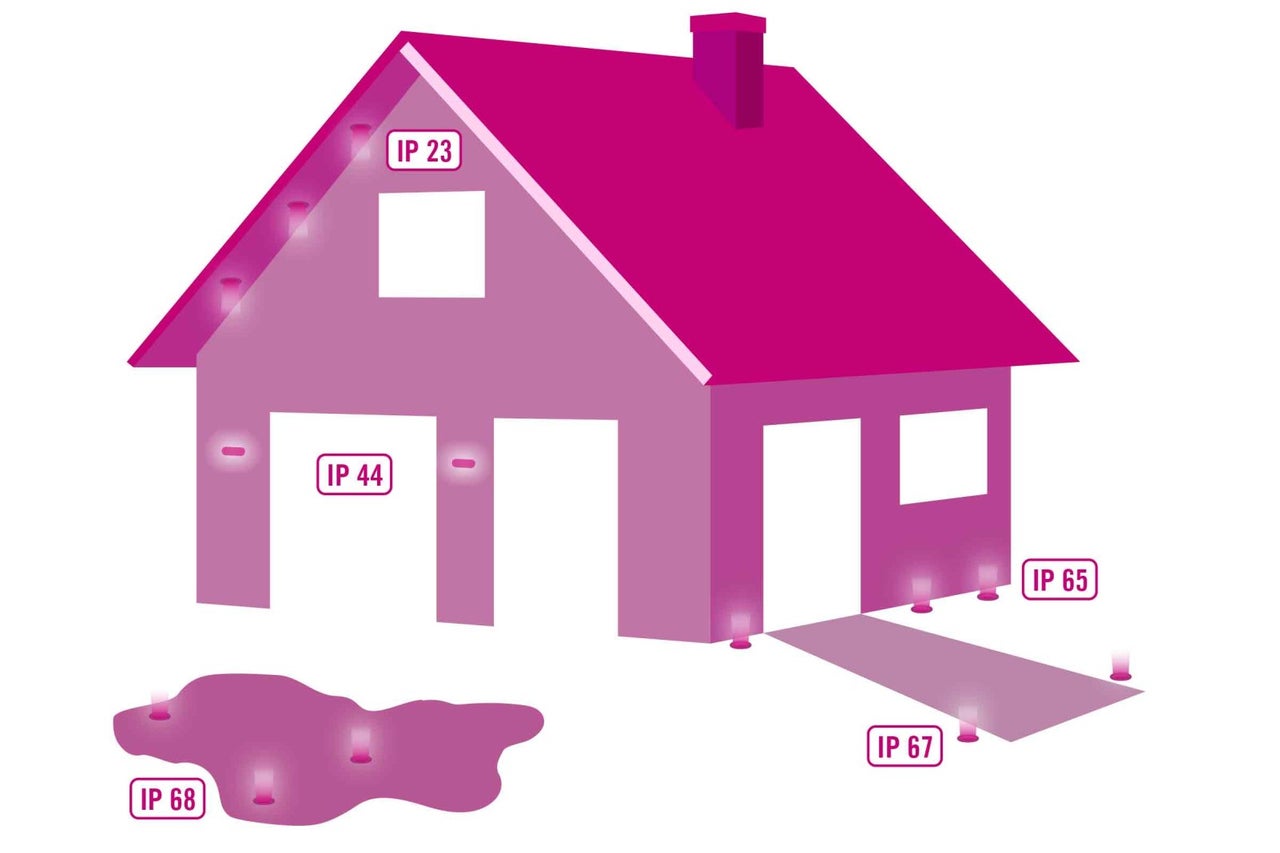

Správny typ ochrany pre vonkajšie priestory

obr ako naplanovat elektroinstalaciu 05

  • Pre vonkajšie použitie a použitie v technických miestnostiach je potrebné použiť elektrickú inštaláciu a elektrické prístroje so správnym typom ochrany. Tá je označovaná IP.
  • IP číslo sa skladá z dvoch číslic. Prvá číslica označuje stupeň ochrany pri kontakte s telom a vniknutiu cudzích telies (prachu), druhá stupeň ochrany pri kontakte s vodou.

Stupeň Ochrana pred nebezpečným dotykom Ochrana proti vniknutiu cudzích predmetov
IP 0x bez ochrany bez ochrany
IP 1x dlaňou (>5x5 cm) veľkých
IP 2x (IPxxB) prstom (>12,5x12,5 mm) malých
IP 3x nástrojom (>2,5 mm) drobných
IP 4x nástrojom, drôtom (>1 mm) veľmi drobných
IP 5x akoukoľvek pomôckou prachu čiastočne
IP 6x akoukoľvek pomôckou prachu úplne
Stupeň Vniknutie vody (špecifikácia IPX)
IP x0 Bez ochrany
IP x1 Chránené proti kvapkajúcej vode 1 + 0,5 mm za minútu. Jednotka je umiestnená vo svojej pracovnej polohe a otáča sa okolo vertikálnej osi. Doba skúšky 10 minút.
IP x2 Chránené proti kvapkajúcej vode 3 + 0,5 mm za minútu. Jednotka je testovaná v 4 pozíciách, naklonených o 15 ° od normálnej prevádzkovej polohy. Doba skúšky 2,5 minúty na polohu.
IP x3 Chránené proti vodnej triešti. Voda strieka na prístroj v uhle 60 ° vertikálne, v množstve 10 litrov za minútu a pri tlaku 80-100kN / m2 po dobu najmenej 5 minút.
IP x4 Chránené proti striekajúcej vode. Rovnaké ako pri IP x3, len s rozdielom, že voda strieka vo všetkých uhloch.
IP x5 Chránené proti striekajúcej vode. Voda mieri 6,3 mm tryskou vo všetkých uhloch pri prietoku 12,5 litrov za minútu pri tlaku 30 kN / m2 po dobu najmenej 3 minúty zo vzdialenosti 3 metre.
IP x6 Chránené proti intenzívne striekajúcej vode. Voda mieri 12,5 mm tryskou vo všetkých uhloch pri prietoku 100 litrov za minútu pri tlaku 100 kN / m2 po dobu najmenej 3 minúty zo vzdialenosti 3 metre.
IP x7 Chránené proti ponoreniu do vody na 30 minút do hĺbky 1 meter.
IP x8 Chránené proti potopeniu do vody. Zariadenie je schopné nepretržitého potopenia do vody za podmienok, ktoré určí výrobca zariadenia.
IP x9 Chránené proti striekajúcej vysokotlakovej teplej vode.
