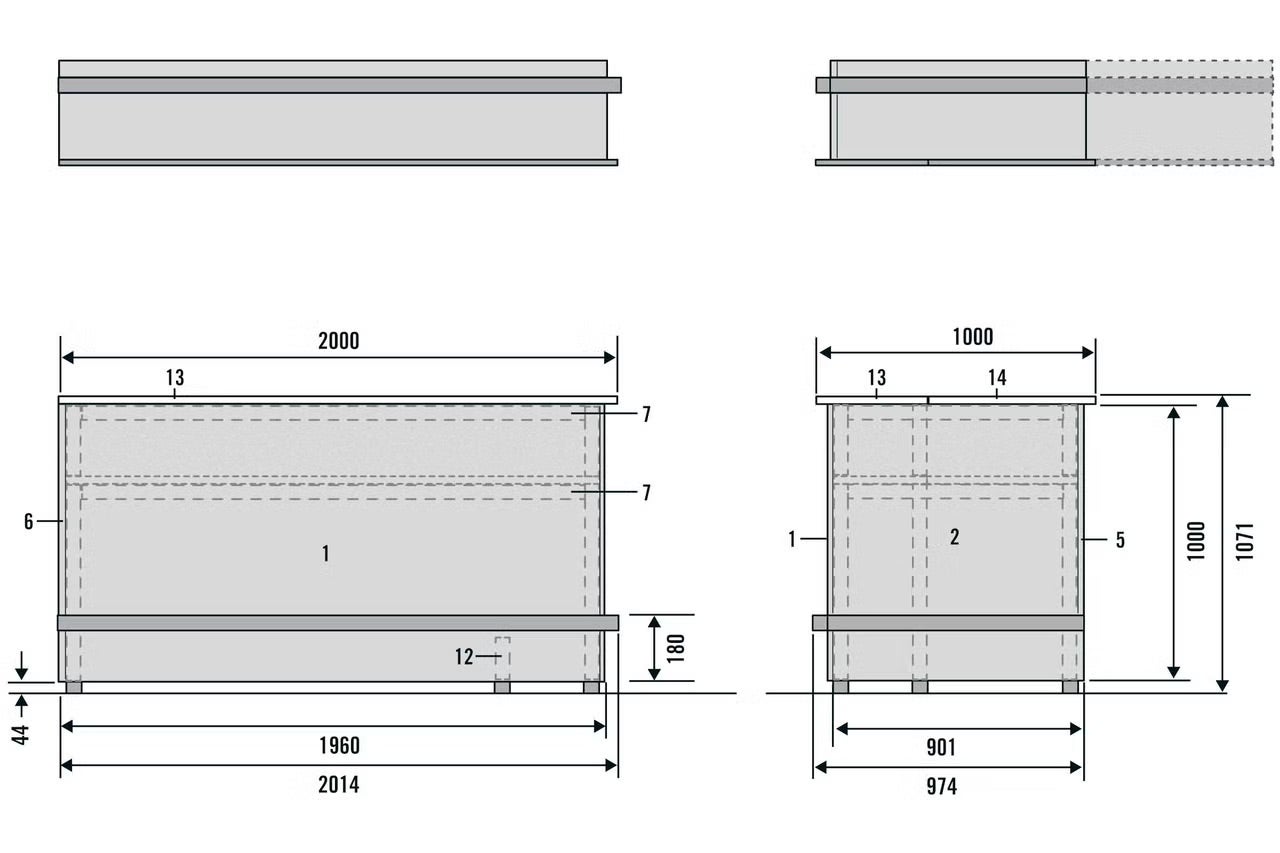

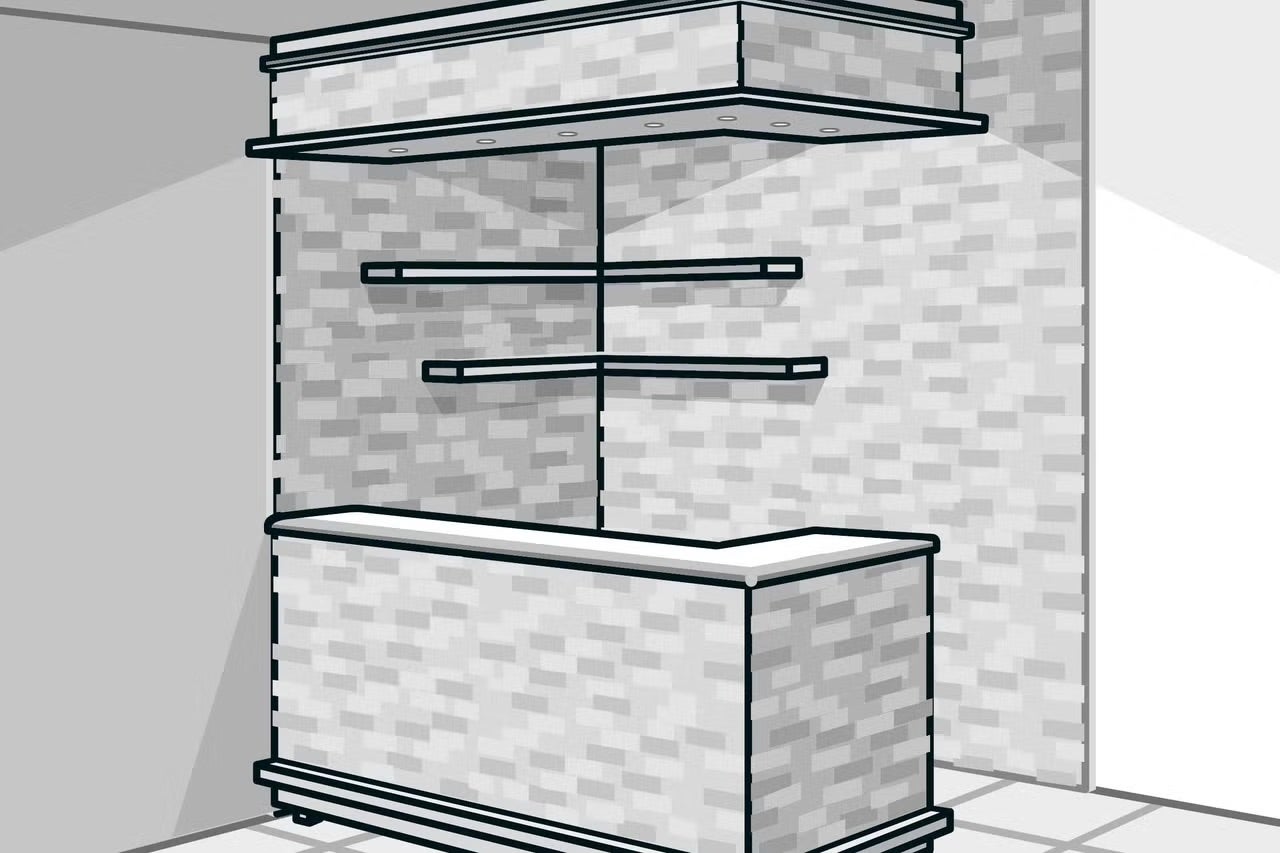

DIY domáci bar môžete postaviť v uvedených rozmeroch alebo si ho prispôsobiť vlastným potrebám a veľkosti miestnosti. Skladá sa zo spodného korpusu a v prípade záujmu aj z hornej nadstavby. Pri plánovaní nezabudnite zohľadniť výšku stropu v miestnosti.
Priestor medzi barovým pultom a hornou nadstavbou musí byť dostatočne vysoký, aby ste na všetko a všetkých pohodlne videli. Hornú nadstavbu je možné na užšej strane aj predĺžiť, napríklad ak má siahať až k stene. Celý bar môžete postaviť aj v zrkadlovo obrátenom vyhotovení, ak to lepšie vyhovuje vášmu priestoru.
Tipy na rezanie a prípravu dreva
Pri montáži otočte dosky tak, aby ich krajšia (pohľadová) strana smerovala dovnútra. Na vonkajšie strany totiž budete neskôr lepiť
Ak obkladové pásky na bar lepiť nechcete, otočte krajšiu stranu dosiek smerom von. Počítajte však s tým, že pri tejto variante zostanú na vonkajšej strane viditeľné hlavy skrutiek. Tomu predídete tak, že hlavy skrutiek zatmelíte a celú vonkajšiu stranu dosiek prelakujete.

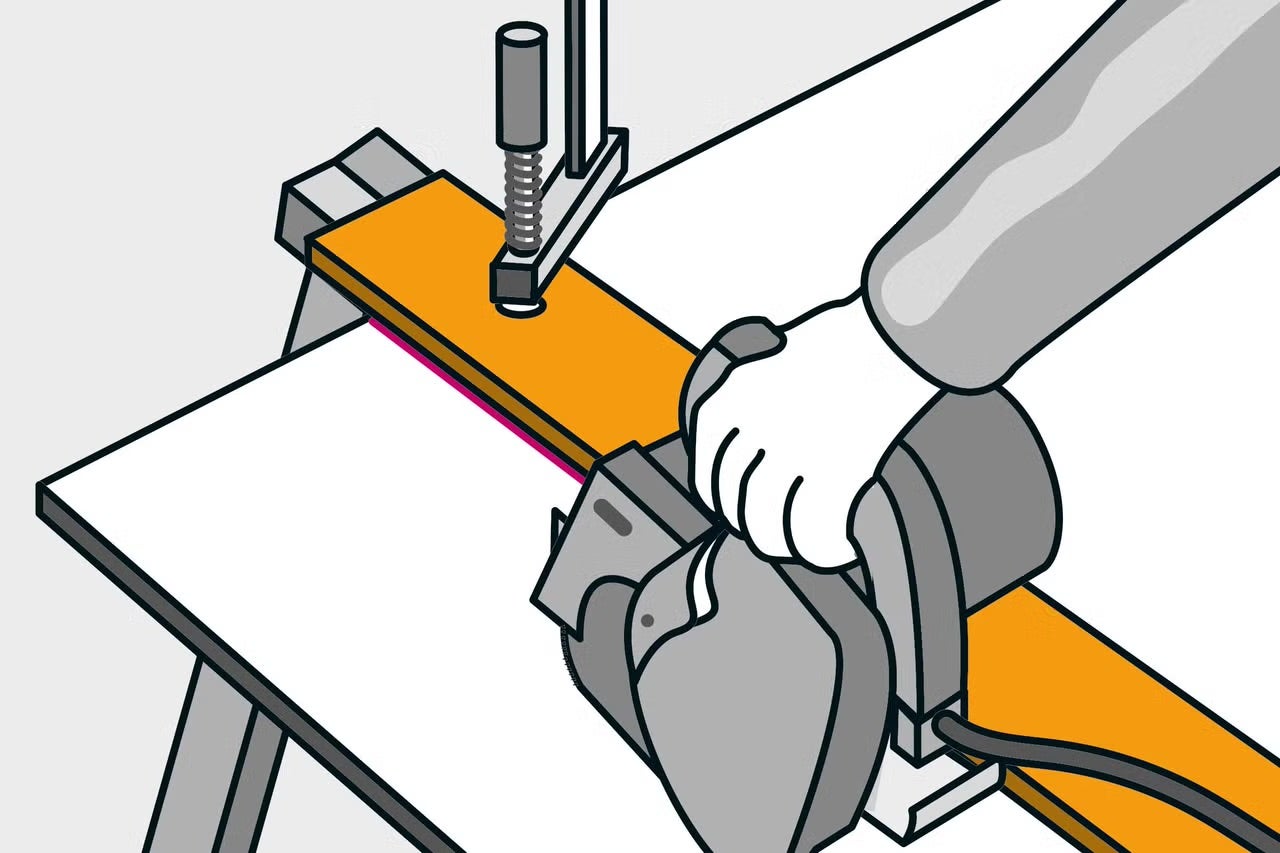

Rezanie dosiek na barový pult svojpomocne
Podľa uvedených rozmerov narežte potrebné dosky a konštrukčné hranoly. Na presné rezanie dosiek odporúčame použiť ručnú okružnú pílu s vodiacou lištou. Konštrukčné hranoly potom najrýchlejšie a najlepšie skrátite na kapovacej píle.

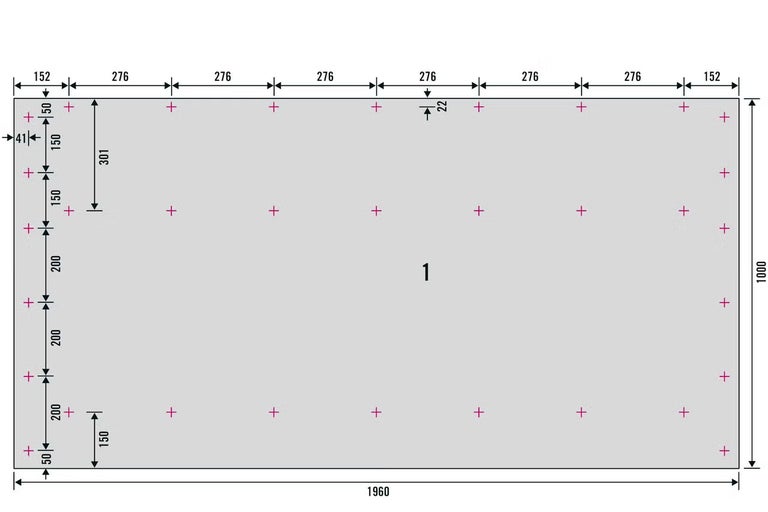

Stavba baru svojpomocne: Vŕtanie a zahlbovanie dosky (1)
Narezané dosky (1) predvŕtajte vrtákom s priemerom 5 mm v miestach, ktoré sú na výkrese označené symbolom (+).
Upozornenie: Všetky otvory pre skrutky zahlbte na tej strane, z ktorej budete skrutky so zapustenou hlavou skrutkovať.
Špecifikácia dielu:
- Diel (1): 1960 × 1000 mm (1 ks)

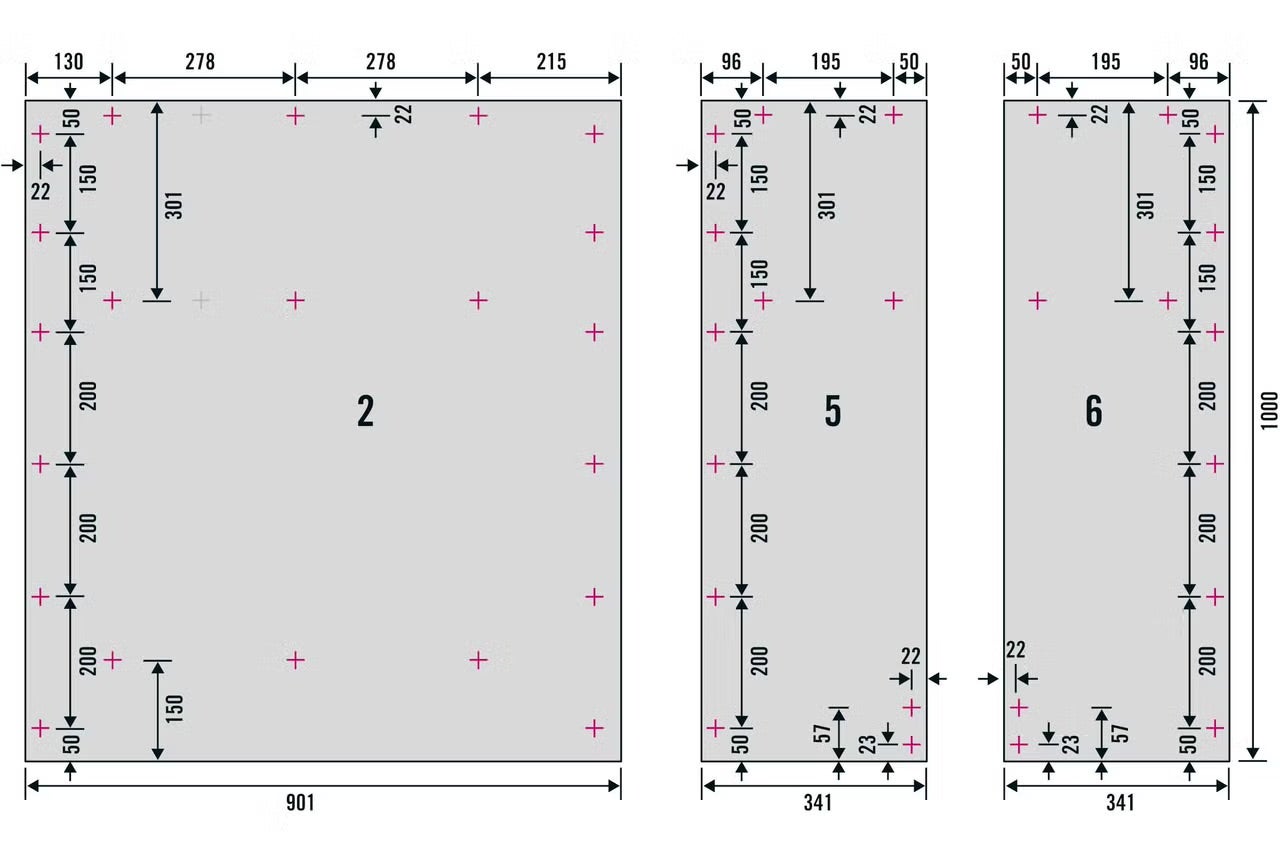

Vŕtanie a zahlbovanie dosiek (2, 5 a 6)
V doskách (2), (5) a (6) vyvŕtajte a zahlbte otvory pre skrutky presne podľa nákresu na okótovaných výkresoch.
Špecifikácia dielov:
- Diel (2): 901 × 1000 mm (1 ks)
- Diel (5): 341 × 1000 mm (1 ks)
- Diel (6): 341 × 1000 mm (1 ks)

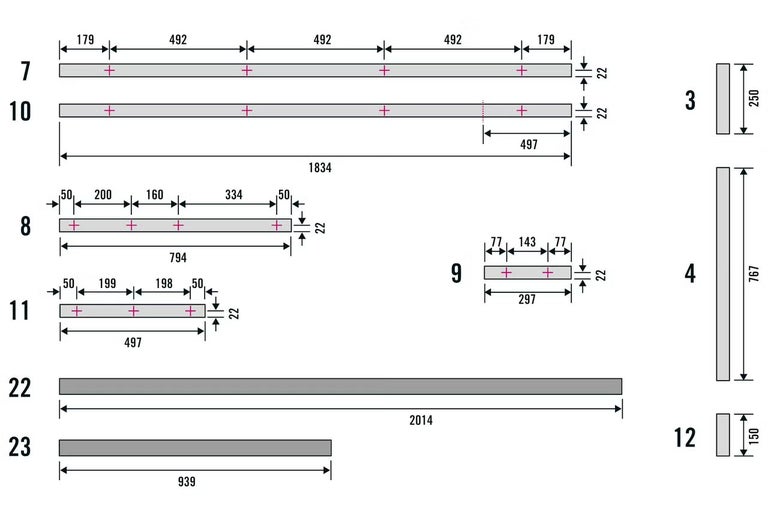

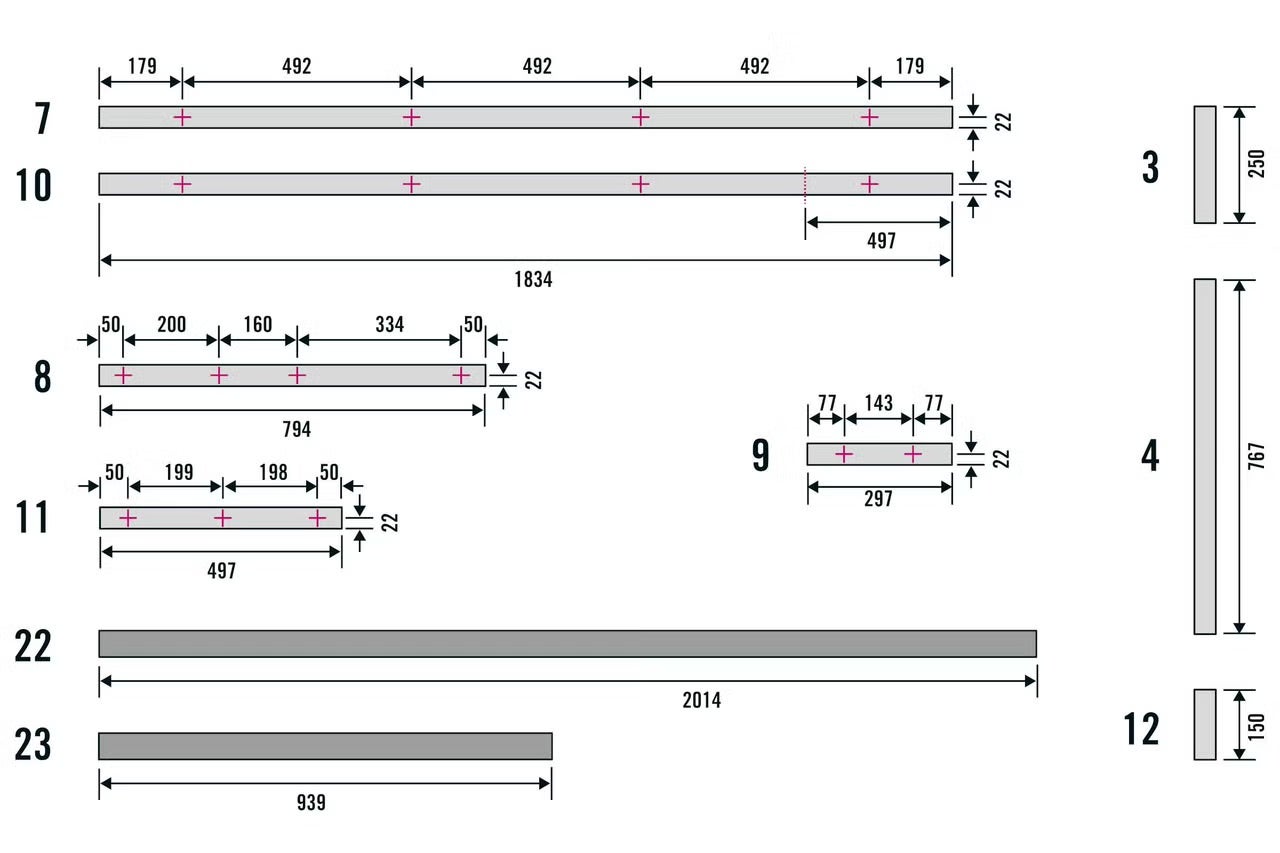

Rezanie konštrukčných hranolov pre bar s osvetlením
Na rohové spoje dosiek si narežte konštrukčné hranoly s rozmerom 44 × 44 mm. Hranoly predvŕtajte vrtákom s priemerom 5 mm podľa okótovaného výkresu a otvory zahlbte. Následne z robustnejších hranolov s rozmerom 54 × 54 mm narežte opierku na nohy, ktorú tvoria diely (22) a (23).
Tip: Spodné konce hranolov (4) a (12) nalakujte v dĺžke približne 50 mm bezfarebným lakom. Tým ochránite drevo pred vlhkosťou pri umývaní podlahy.
| Číslo | Kus | Hranol | Dĺžka |
|---|---|---|---|
| 3 | 3 | 44 x 44 mm | 250 mm |
| 4 | 3 | 44 x 44 mm | 767 mm |
| 7 | 2 | 44 x 44 mm | 1834 mm |
| 8 | 2 | 44 x 44 mm | 794 mm |
| 9 | 4 | 44 x 44 mm | 297 mm |
| 10 | 2 | 44 x 44 mm | 1834 mm |
| 11 | 2 | 44 x 44 mm | 497 mm |
| 12 | 12 | 44 x 44 mm | 150 mm |
| 22 | 1 | 54 x 54 mm | 2014 mm |
| 23 | 1 | 54 x 54 mm | 939 mm |
Korpus barového pultu: Skrutkovanie hranolov

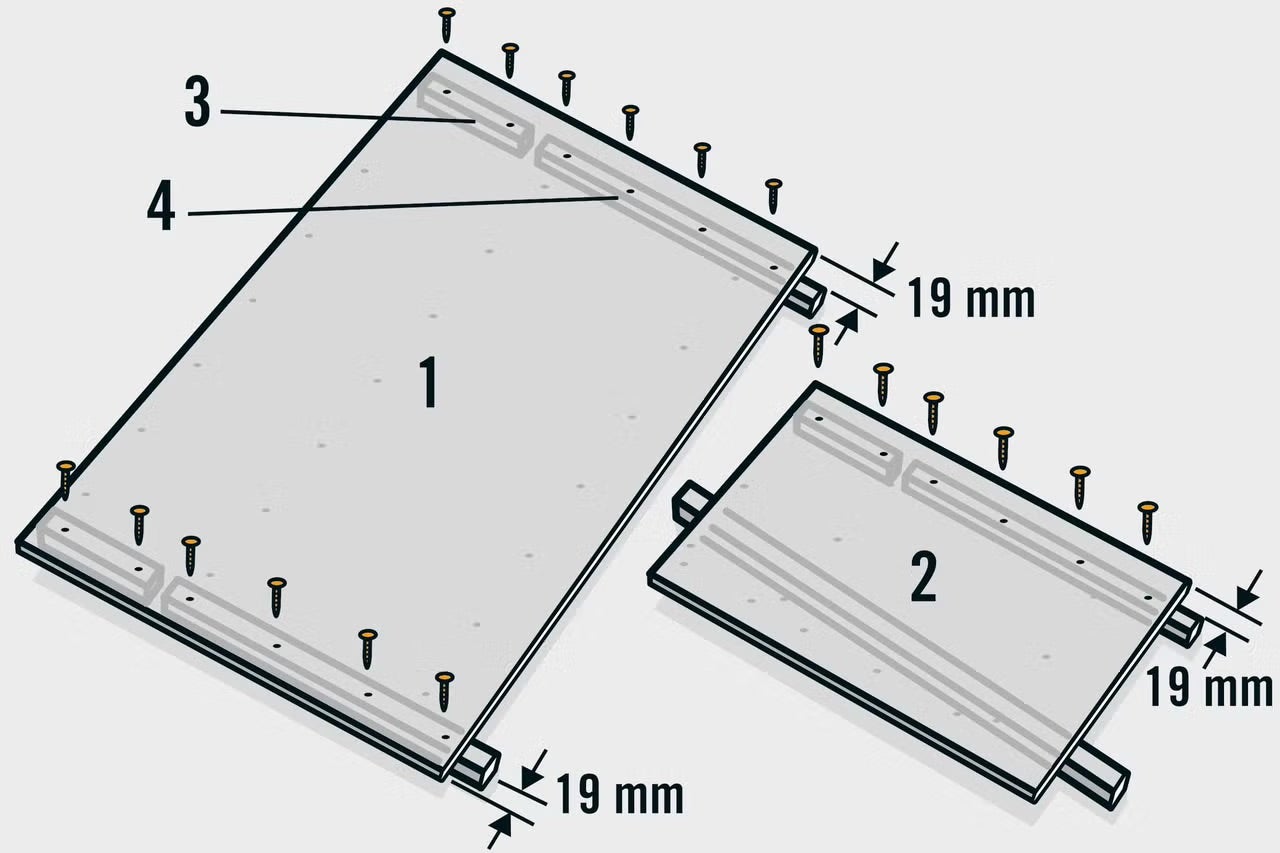

Hranoly (3) a (4) priskrutkujte zo zadnej strany. Na bokoch ich odsadzujte o 19 mm smerom dovnútra. Ako montážnu pomôcku na presné odsadenie odporúčame použiť odrezok dosky s hrúbkou 19 mm. Hranoly (4) musia na spodnej strane presahovať o 44 mm.

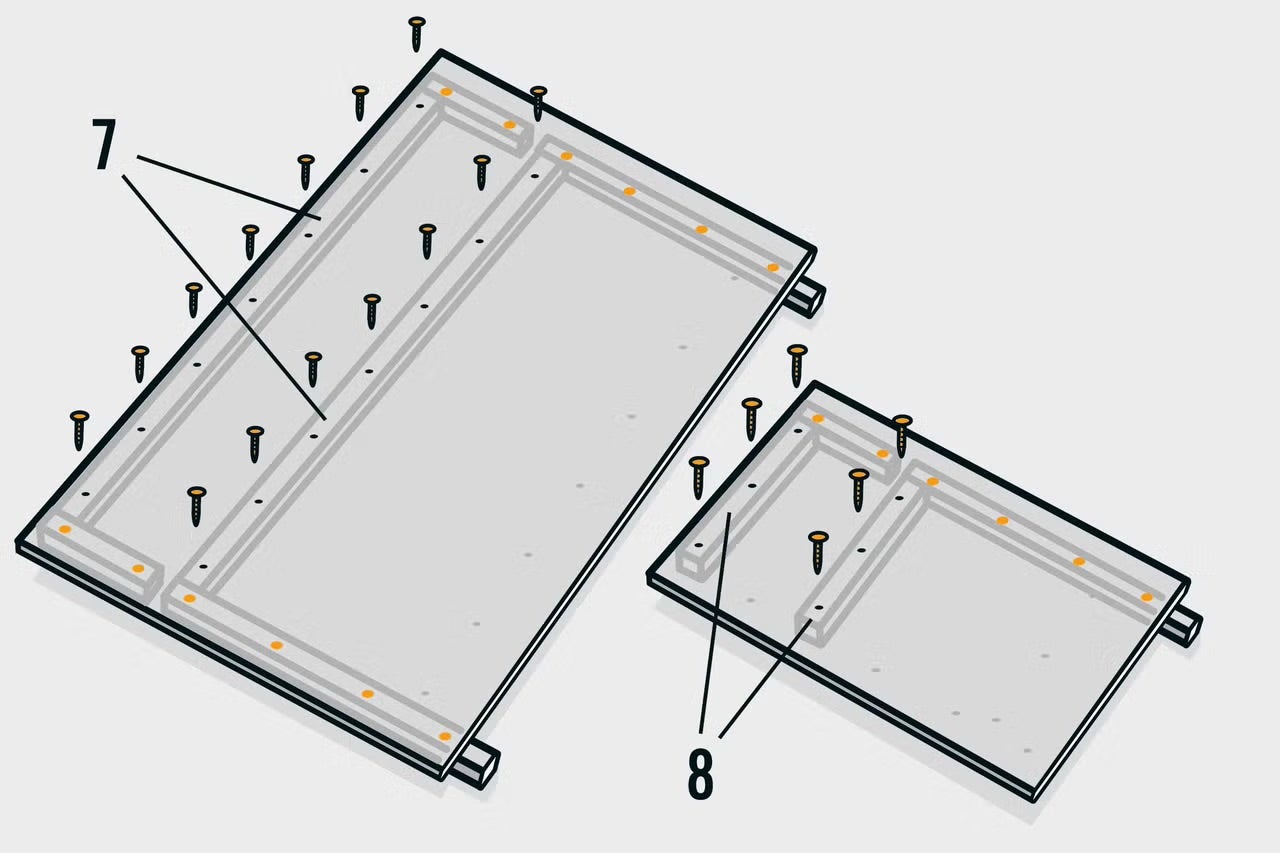

Montáž podpier pre korpus baru
Na dosky (1), (2), (5) a (6) namontujte vodorovne hranoly (7), (8) a (9), ktoré budú slúžiť ako podpery pre pracovnú dosku a medzipolice. Hranoly k doskám najskôr pevne uchyťte pomocou skrutkových alebo rýchloupínacích svoriek.
Následne skontrolujte dva kľúčové rozmery:
- Medzi zvislými hranolmi (3) a (4) musí zostať medzera minimálne 27 mm pre vloženie pracovnej dosky.
- Nohy musia na spodnej strane presahovať hranu dosky o 44 mm.

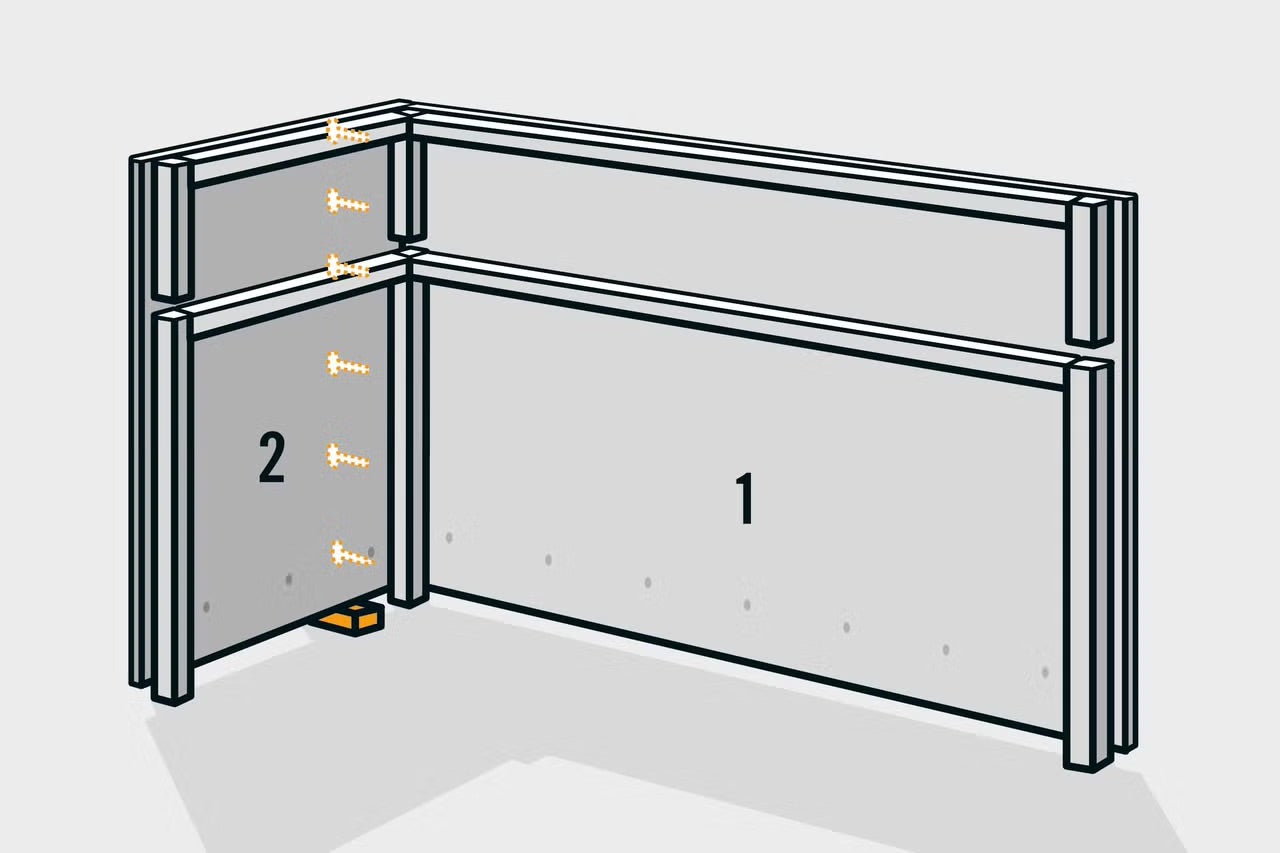

Korpus barového pultu: Vyrovnanie dosiek
S pomocou druhej osoby postavte obe dosky do zvislej polohy. Nechajte si dostatočný odstup od steny, aby ste mali priestor na montáž. Pod každú dosku podložte odrezok konštrukčného hranola s hrúbkou 44 mm. Vďaka tomu dosky ľahšie vyrovnáte a lepšie sa vám budú skrutkovať.
Následne dosky (1) a (2) priskrutkujte k zvislému hranolu pomocou skrutiek so zapustenou hlavou 4,5 × 40 mm.

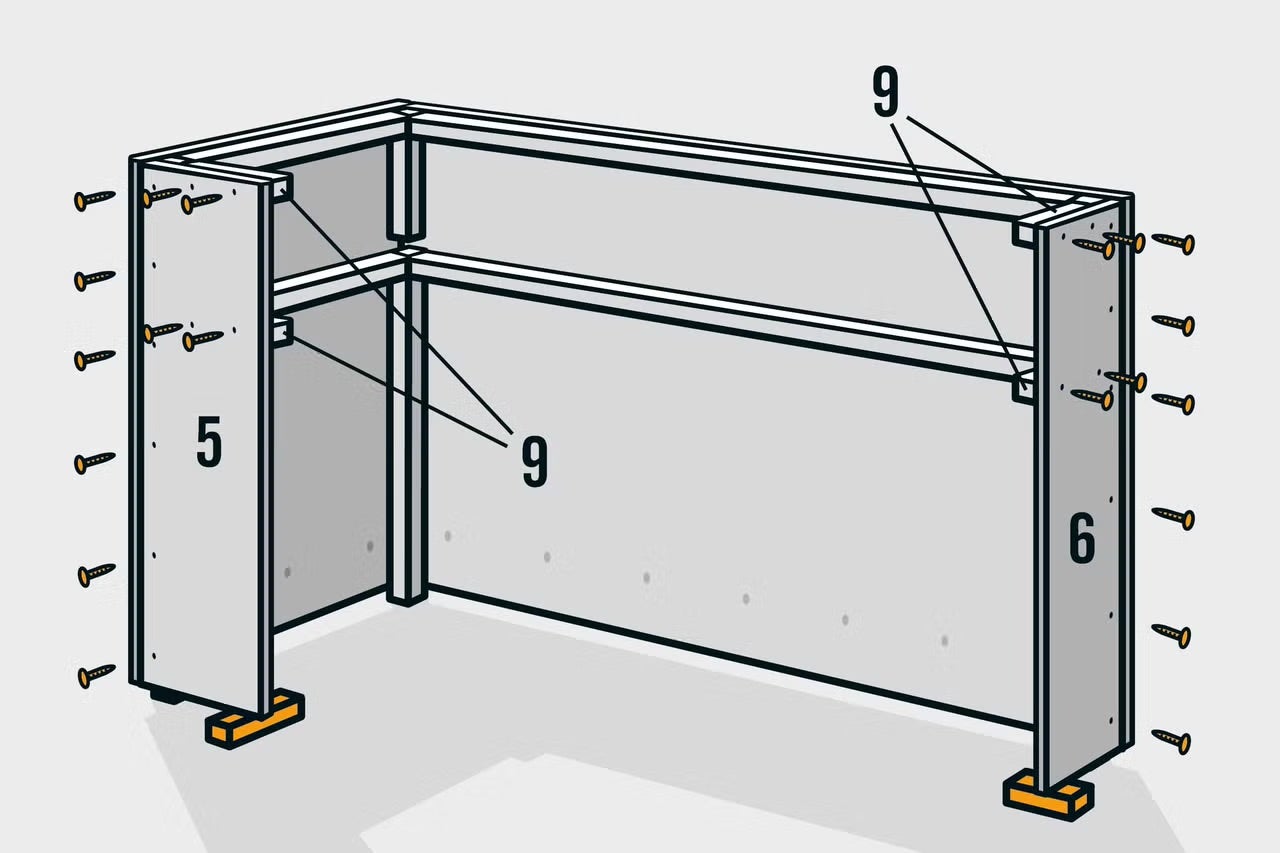

Montáž bočných líšt na korpus baru
Teraz namontujte obe bočné lišty (5) a (6). Aj v tomto kroku pod ne podložte odrezok hranola s hrúbkou 44 mm. Bočné lišty usaďte tak, aby boli na hornej strane zarovnané do jednej roviny s doskami (1) a (2), a následne ich priskrutkujte k hranolom.

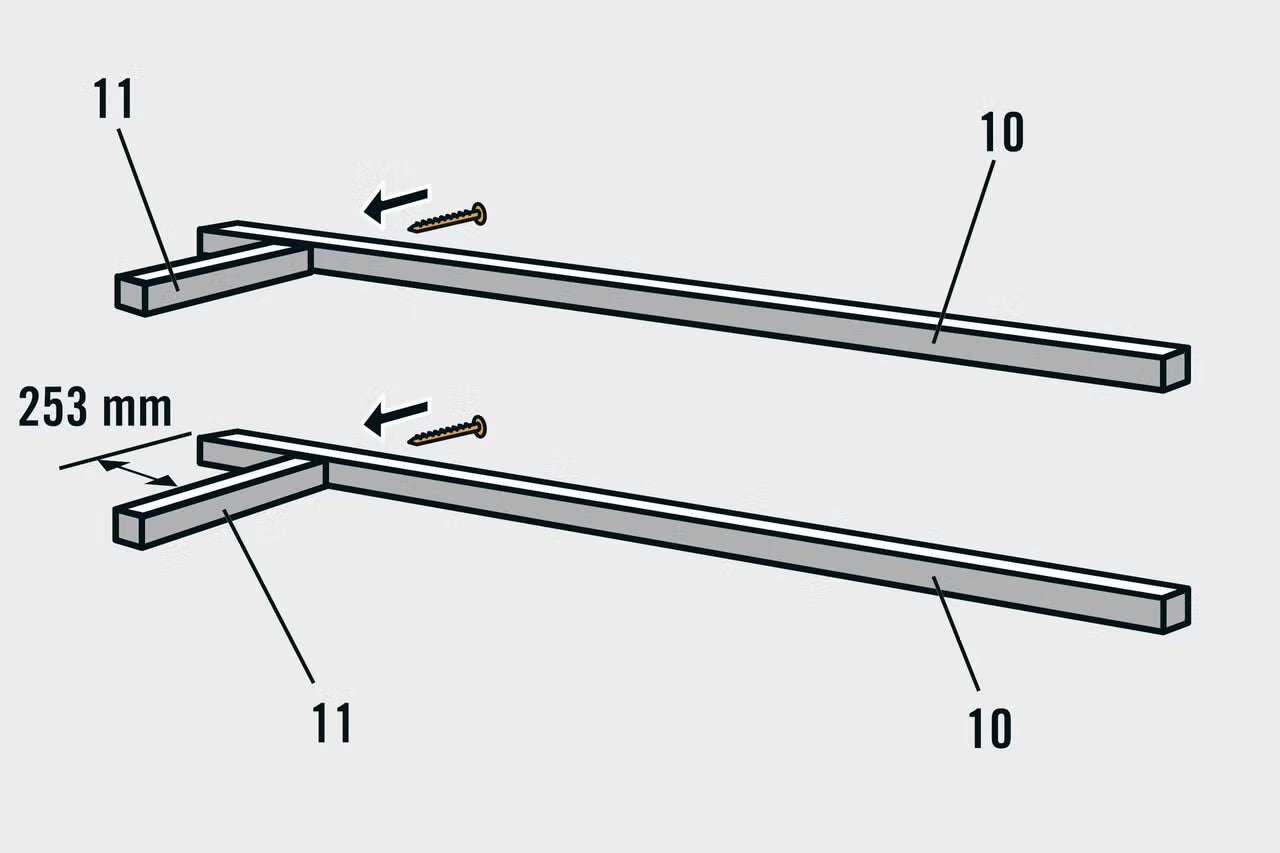

Bar s osvetlením: Zoskrutkovanie hranolov
Priskrutkujte hranol (11) vo vzdialenosti 253 mm k hranolu (10) pomocou skrutky so zapustenou hlavou 5 × 80 mm. Dbajte na to, aby otvory určené na neskoršie prichytenie pracovnej dosky a medzipolice smerovali zvisle. Tento krok zopakujte aj pri druhej dvojici hranolov (10) a (11).

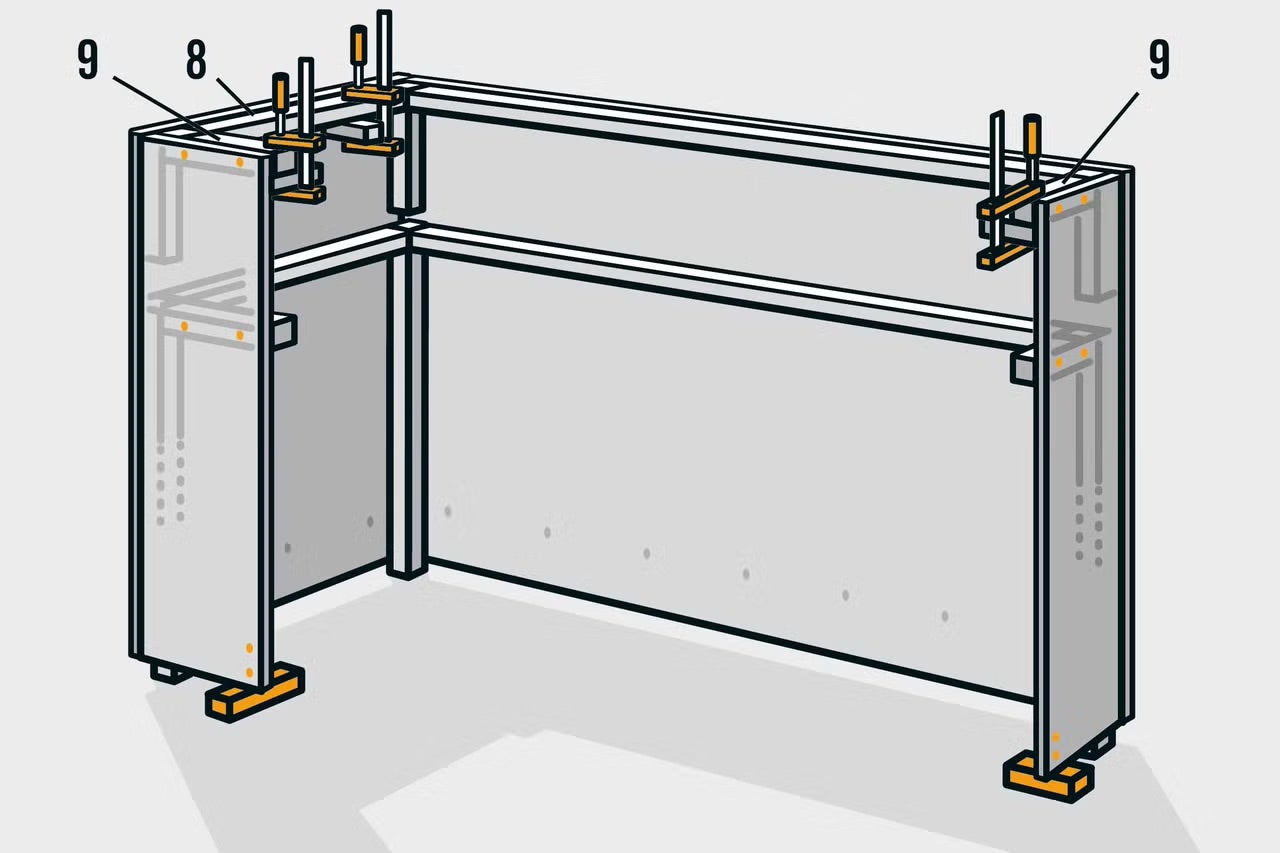

Montáž montážnej podpery
Pre ďalší krok upevnite pod hranoly (8) a (9) malé drevené dosky alebo odrezky. Poslúžia ako montážna podpera na jednoduché uloženie hranolov (10) a (11), ktoré ste práve zmontovali.

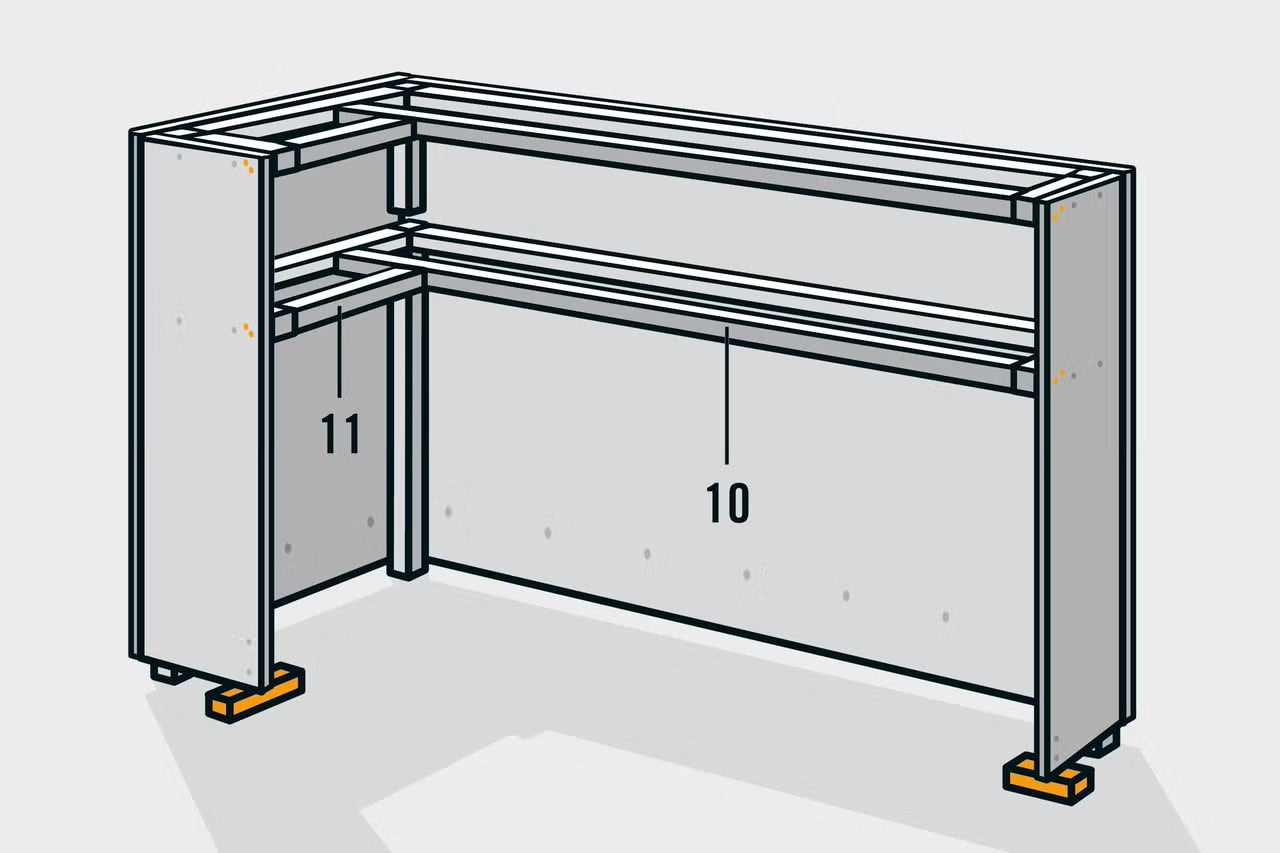

Pripevnenie hranolov k montážnej podpere
Položte hranoly (10) a (11) na montážnu podperu a priskrutkujte ich zvonka cez bočné lišty (5) a (6) pomocou skrutiek 5 × 80 mm. Rovnakým spôsobom následne upevnite aj spodné hranoly (10) a (11).
Montáž opierky na nohy na korpus baru

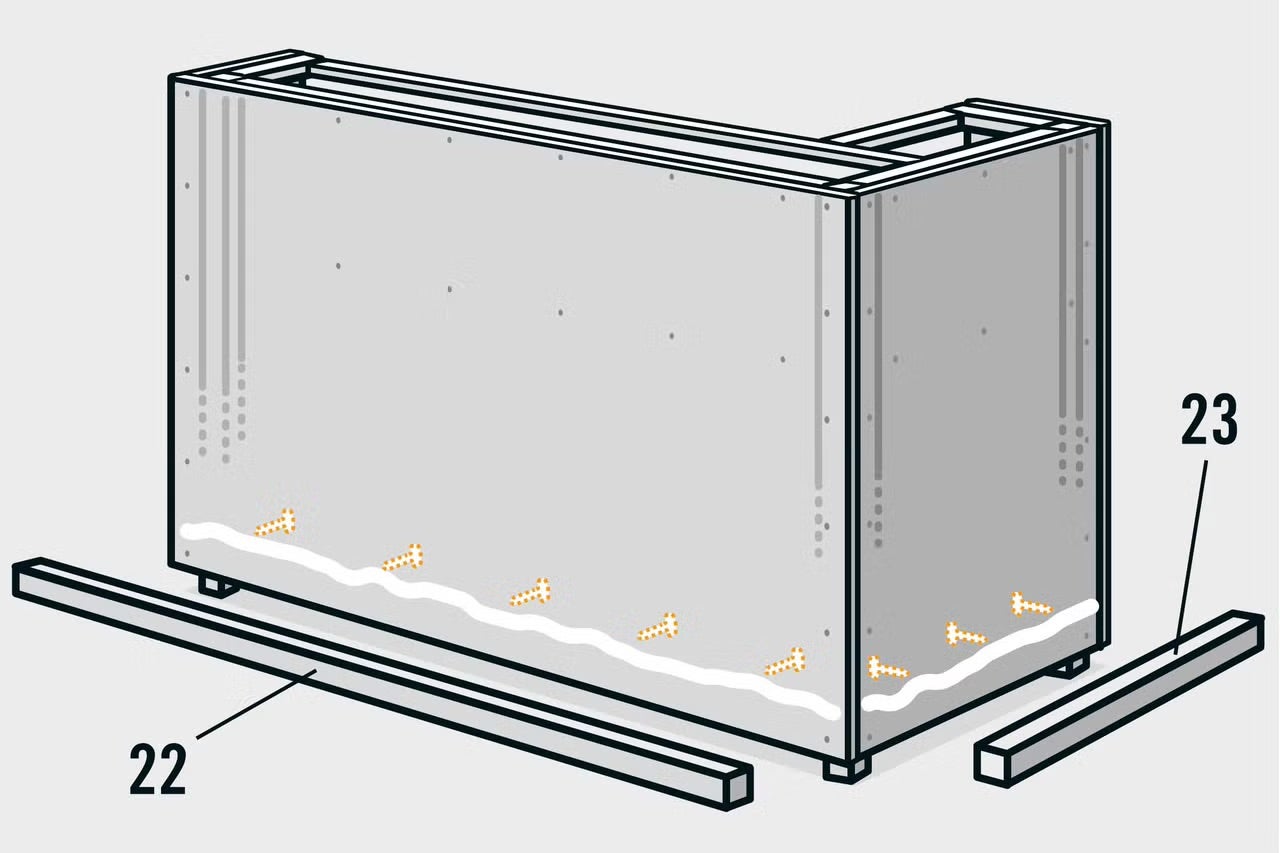

Na vonkajšiu stranu korpusu baru pripevnite hranoly (22) a (23), ktoré budú slúžiť ako opierka na nohy. Pre správne umiestnenie si na doskách vyznačte spodnú hranu opierky vo vzdialenosti 123 mm od spodnej hrany dosky.
V miestach otvorov na skrutky naneste malé množstvo lepidla na drevo a opierky zafixujte pomocou stolárskych svoriek. Následne opierky pripevnite z vnútornej strany skrutkami so zapustenou hlavou 4,5 × 40 mm.

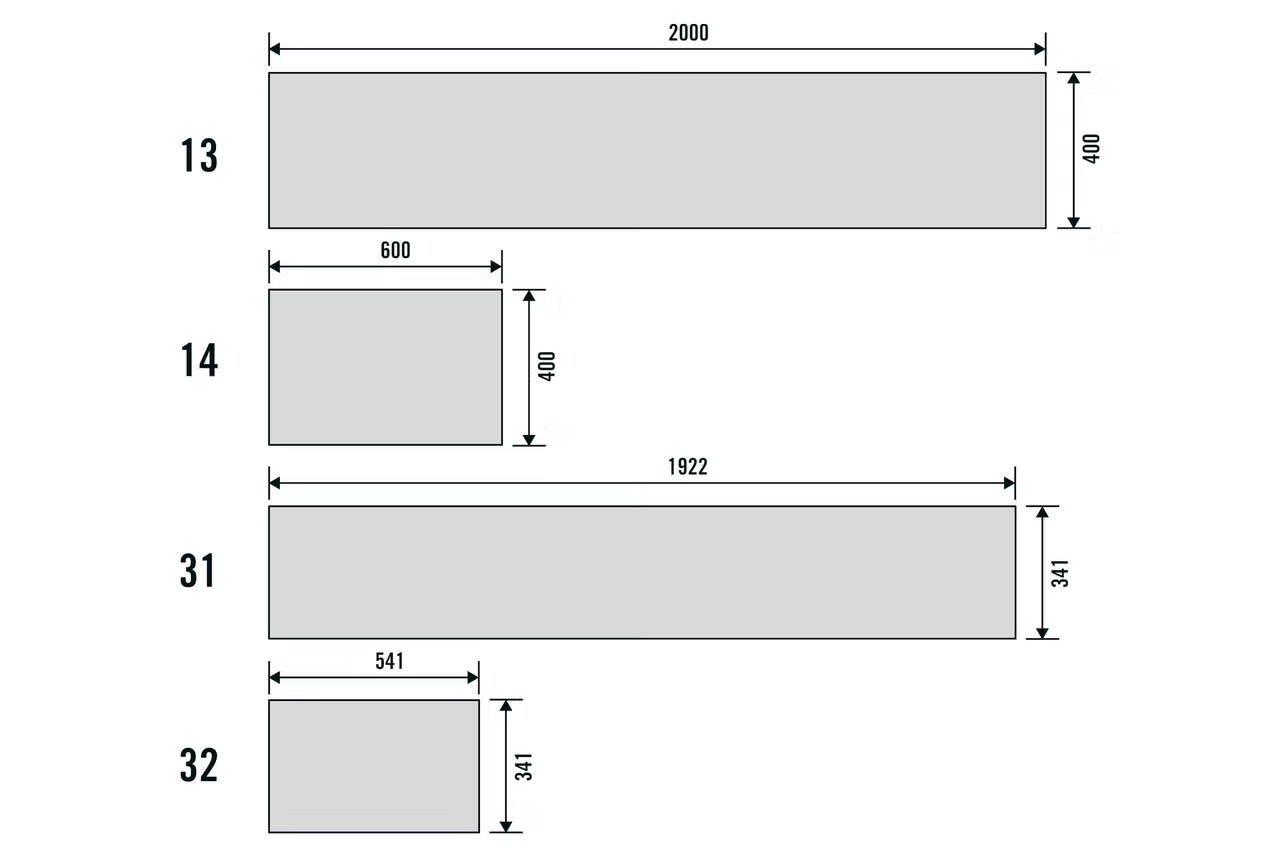

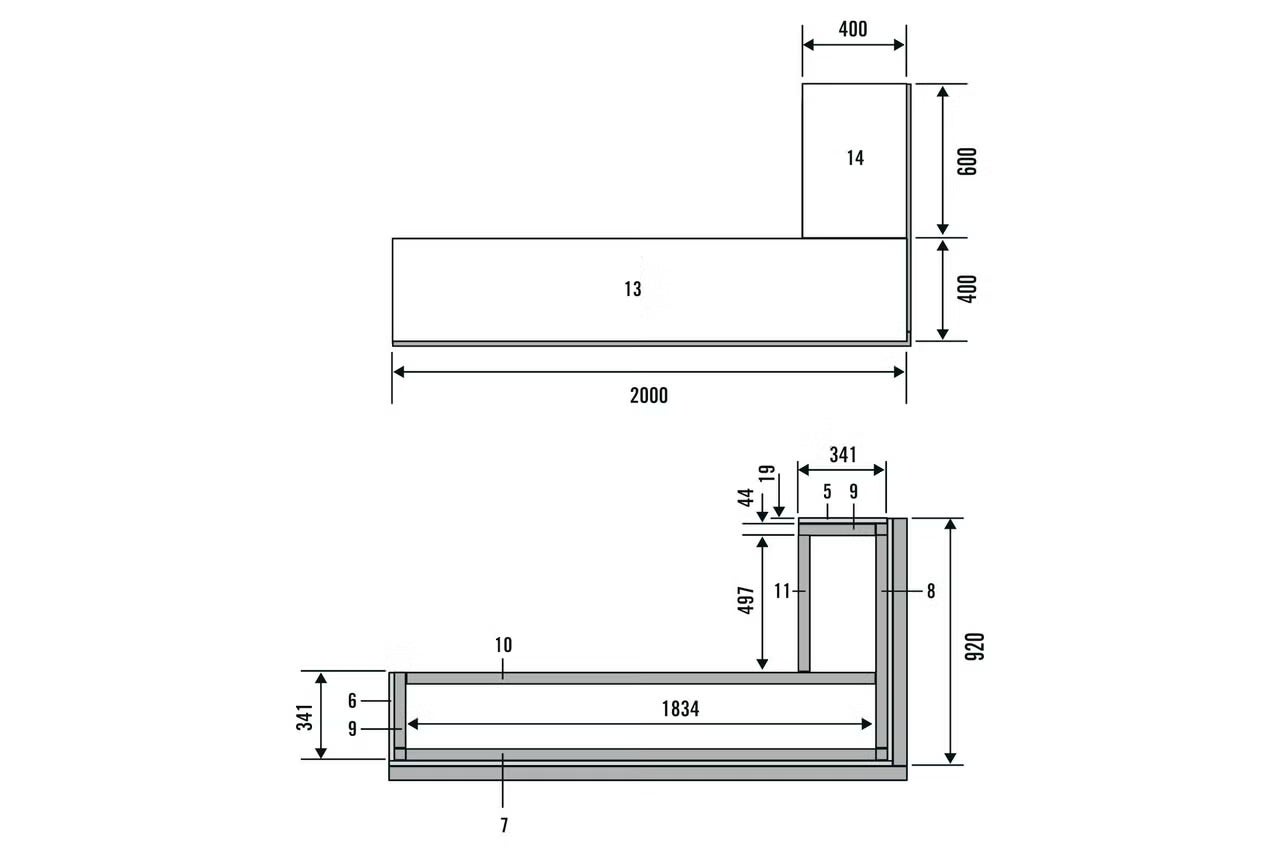

Stavba baru s osvetlením: Rezanie pracovnej dosky
Z lepeného dreva (škárovky) s hrúbkou 27 mm narežte pracovnú dosku a odkladaciu plochu.
Špecifikácia dielov:
- Diel (13): 2000 × 400 mm (1 ks)
- Diel (14): 600 × 400 mm (1 ks)
- Diel (31): 1922 × 341 mm (1 ks)
- Diel (32): 541 × 341 mm (1 ks)

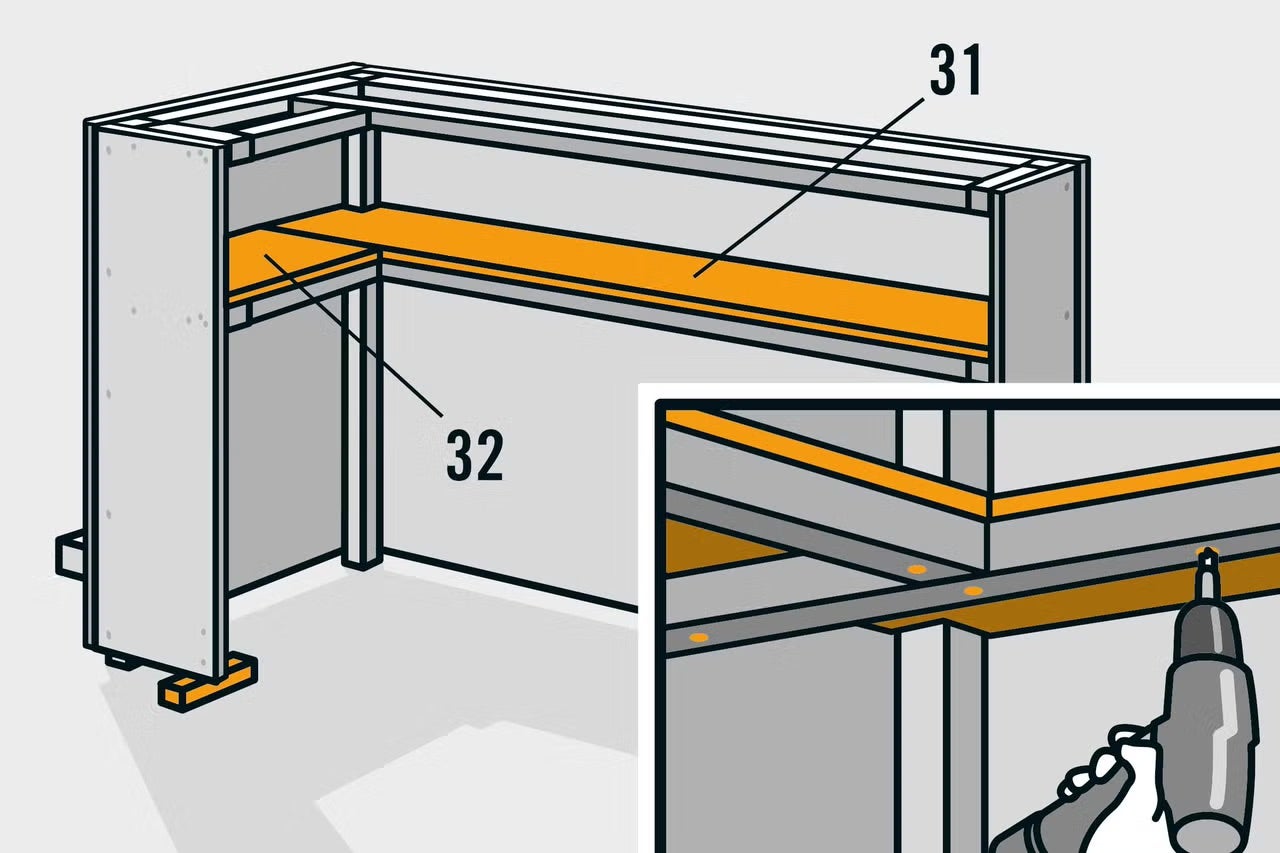

Montáž medzipolice vo vnútri baru
Teraz namontujte obe medzipolice (31) a (32). Najprv osaďte dlhú medzipolicu (31) a potom zasuňte krátku (32). Medzipolice následne priskrutkujte zdola k hranolom pomocou skrutiek so zapustenou hlavou 4,5 × 60 mm.

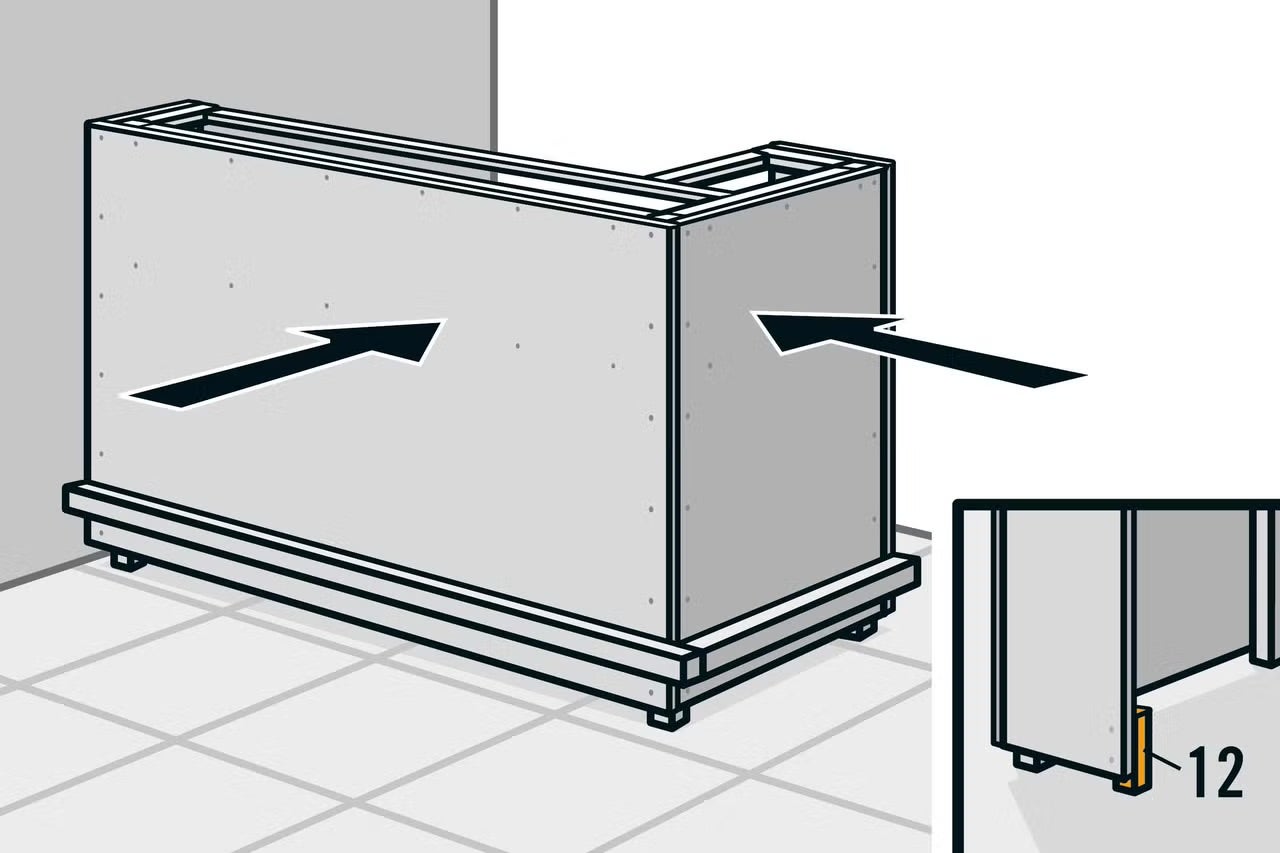

Bar s osvetlením: Vyrovnanie baru
S pomocou druhej osoby presuňte korpus baru na jeho finálne miesto. Vďaka trom existujúcim nohám sa bar nebude kývať ani na mierne nerovnom povrchu.
Na každú bočnú lištu je teraz potrebné namontovať jednu dodatočnú nohu (12).
Nohy (12) priskrutkujte k lištám (5) a (6) pomocou skrutiek 4,5 × 40 mm. Je možné, že po vyznačení správnej výšky budete musieť bar ešte raz odsunúť od steny, aby ste získali prístup k jednej z nôh na pohodlné priskrutkovanie.

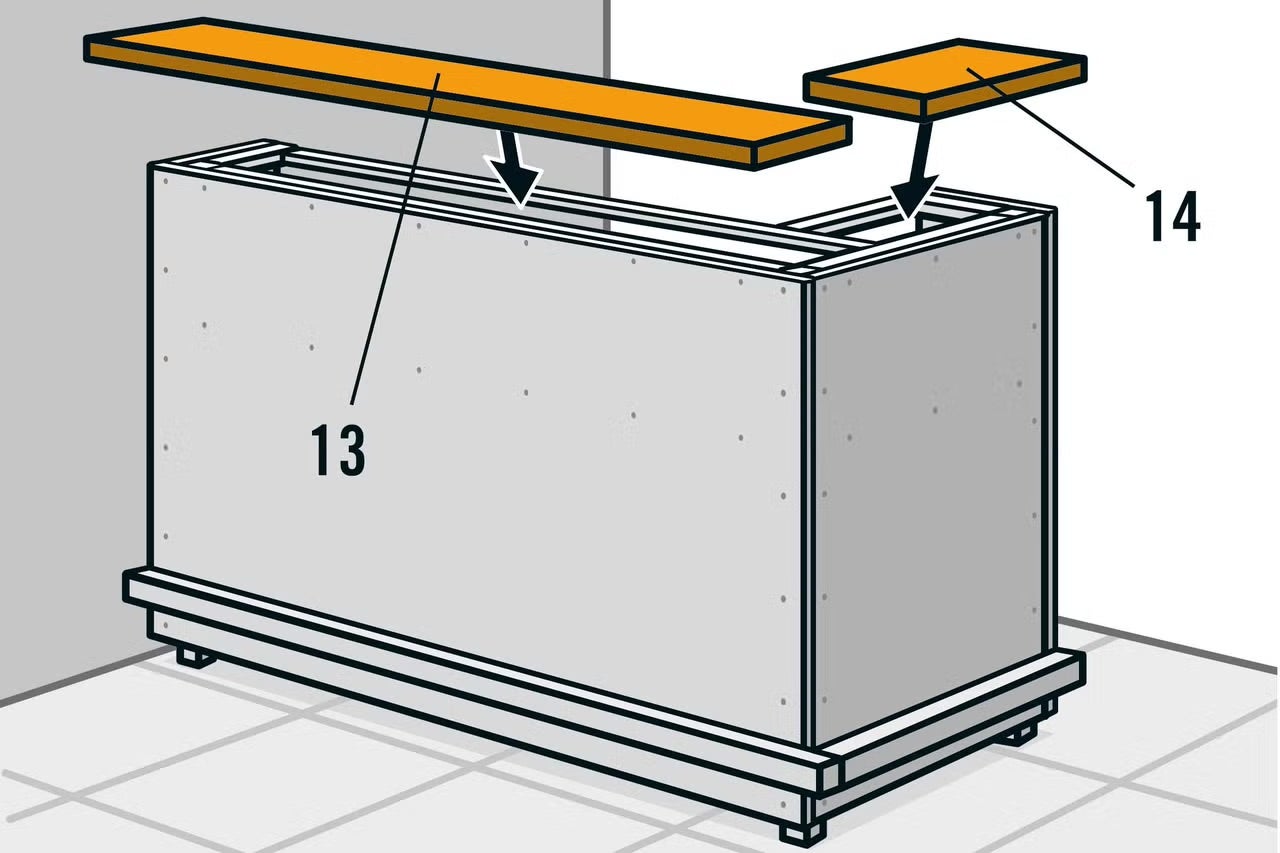

Umiestnenie pracovnej dosky baru
Položte pracovné dosky (13) a (14) na horné hranoly a vyrovnajte ich tak, aby na vnútornej strane lícovali s hranolmi. Smerom von budú presahovať približne o 40 mm.

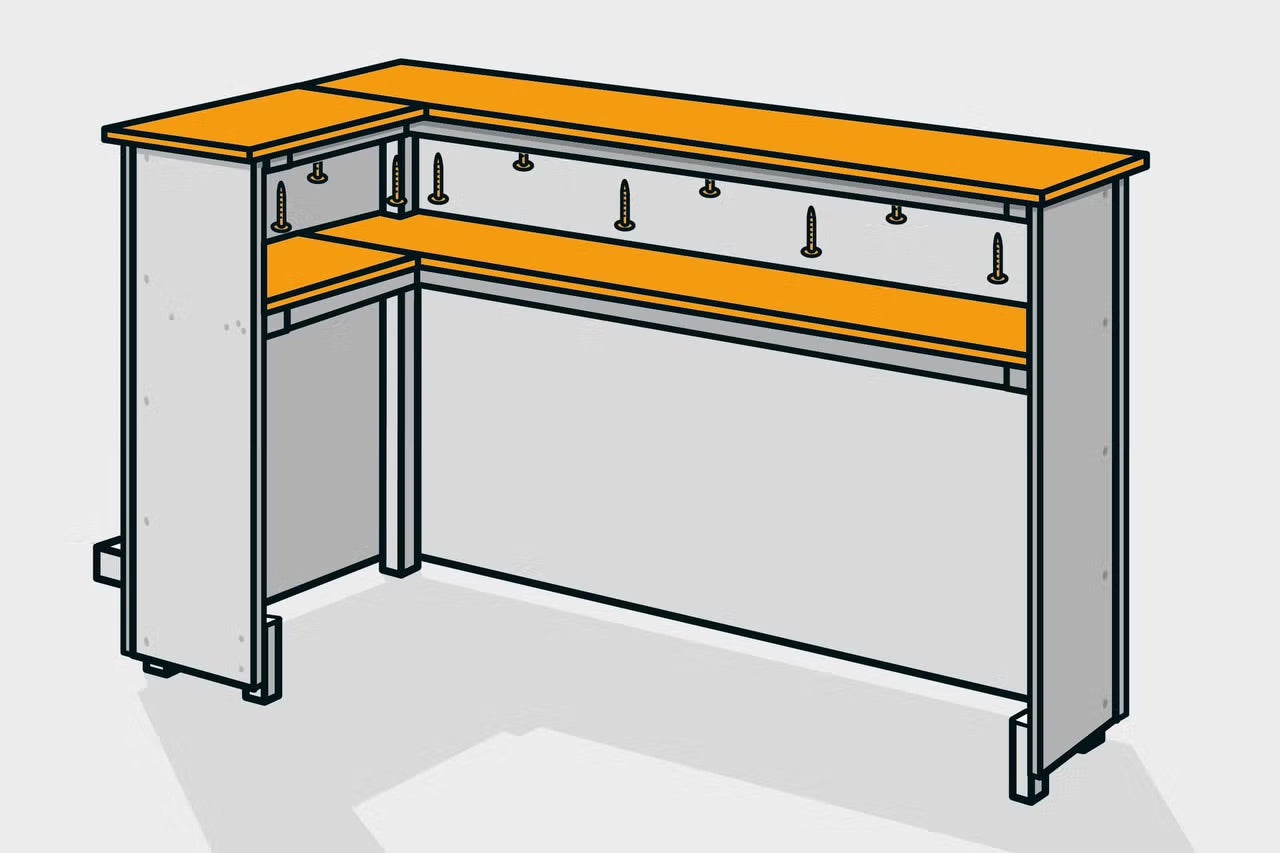

Pripevnenie pracovnej dosky ku korpusu baru
Pracovnú dosku pripevnite zdola cez hranoly pomocou skrutiek so zapustenou hlavou 4,5 × 60 mm.

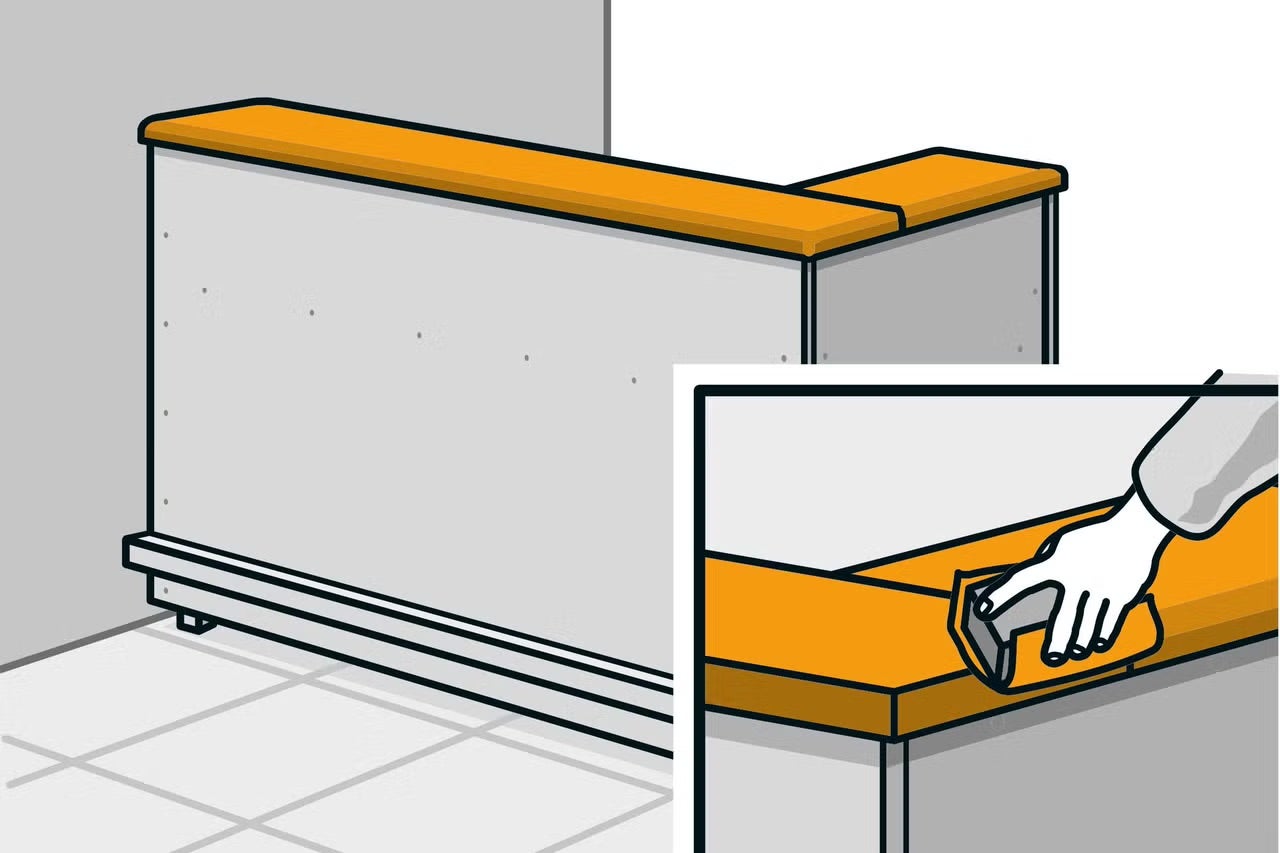

Brúsenie a náter pracovnej dosky
Pred náterom prebrúste dosku brúsnym papierom so zrnitosťou 180. Hrany obrúste tak, aby vzniklo rovnomerné zaoblenie s polomerom približne 5 mm. Potom na dosku naneste náter, napríklad bezfarebný tvrdý voskový olej.
Výroba baru s osvetlením: Montáž dreveného obkladu
Pri montáži dreveného obkladu začnite dole pri opierkach na nohy a postupujte smerom nahor. Nasledujúci postup vám krok za krokom ukáže, ako na to.

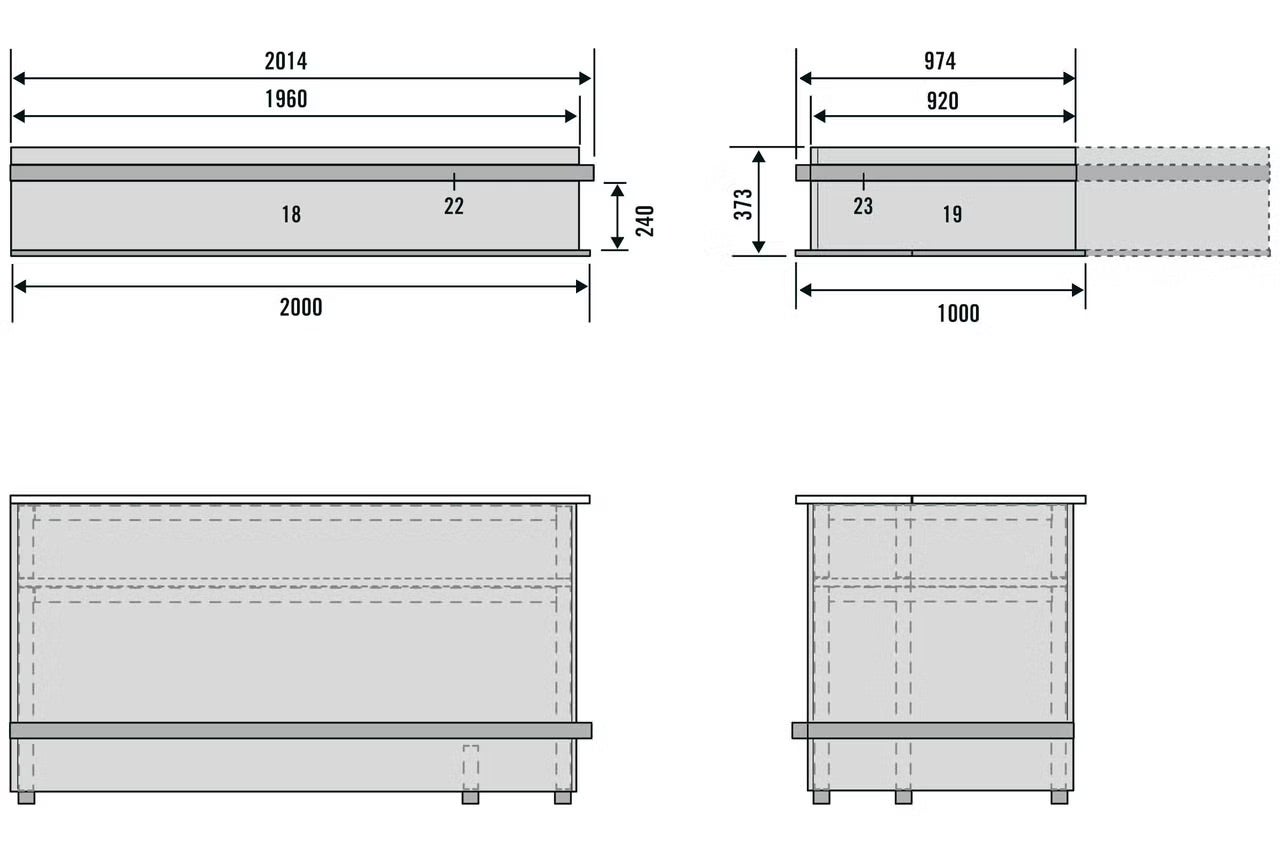

Predmontáž horného dielu s osvetlením
Horný diel (rampu) kompletne zmontujte vopred a až potom ho pripevnite k stropu. Najskôr vyrežte trojvrstvové dosky s hrúbkou 19 mm podľa rozmerového výkresu.

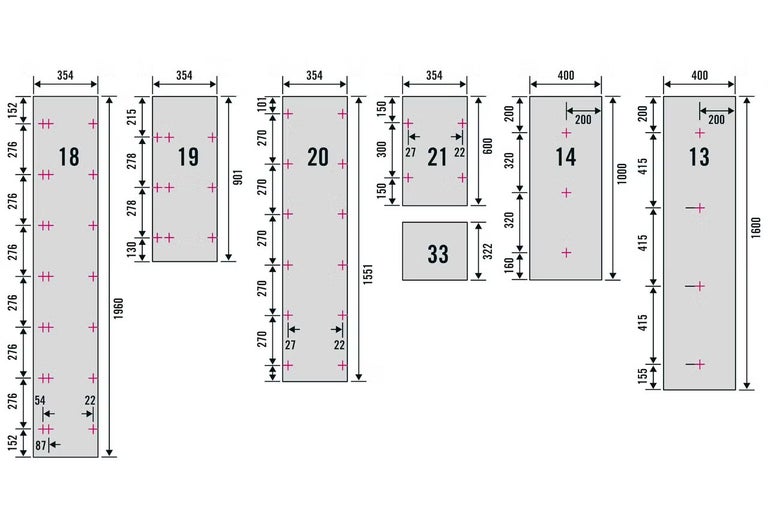

V doskách (18), (19), (20) a (21) predvŕtajte upevňovacie otvory označené symbolom (+) vrtákom s priemerom 5 mm. Otvory v doskách (13) a (14) vyvŕtajte podľa priemeru, polohy a počtu vašich konkrétnych zabudovaných svietidiel. Ak svietidlá inštalovať nechcete, tieto otvory nevŕtajte.

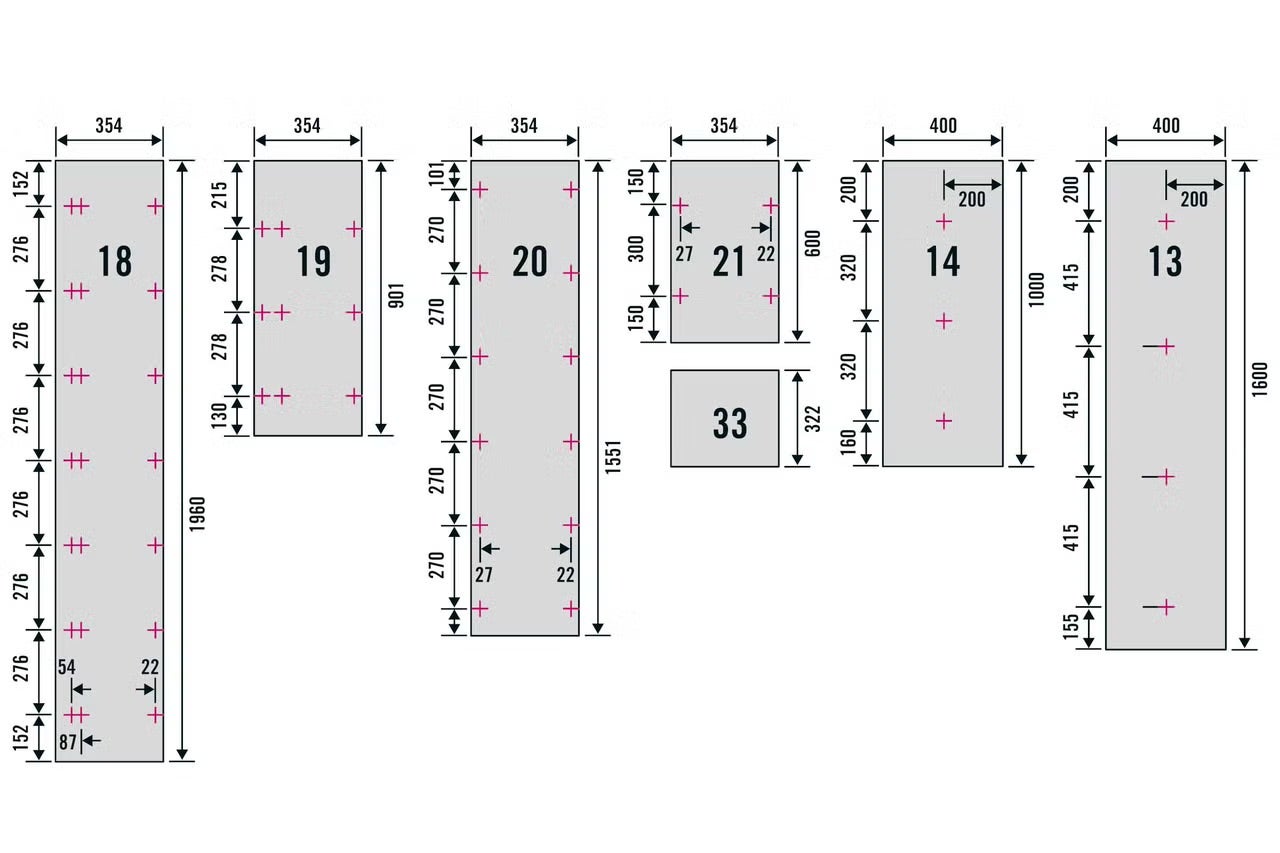

Špecifikácia dielov:
- Diel (13): 1600 × 400 mm (1 ks)
- Diel (14): 1000 × 400 mm (1 ks)
- Diel (18): 1960 × 354 mm (1 ks)
- Diel (19): 901 × 354 mm (1 ks)
- Diel (20): 1551 × 354 mm (1 ks)
- Diel (21): 600 × 354 mm (1 ks)
- Diel (33): 322 × 354 mm (1 ks)

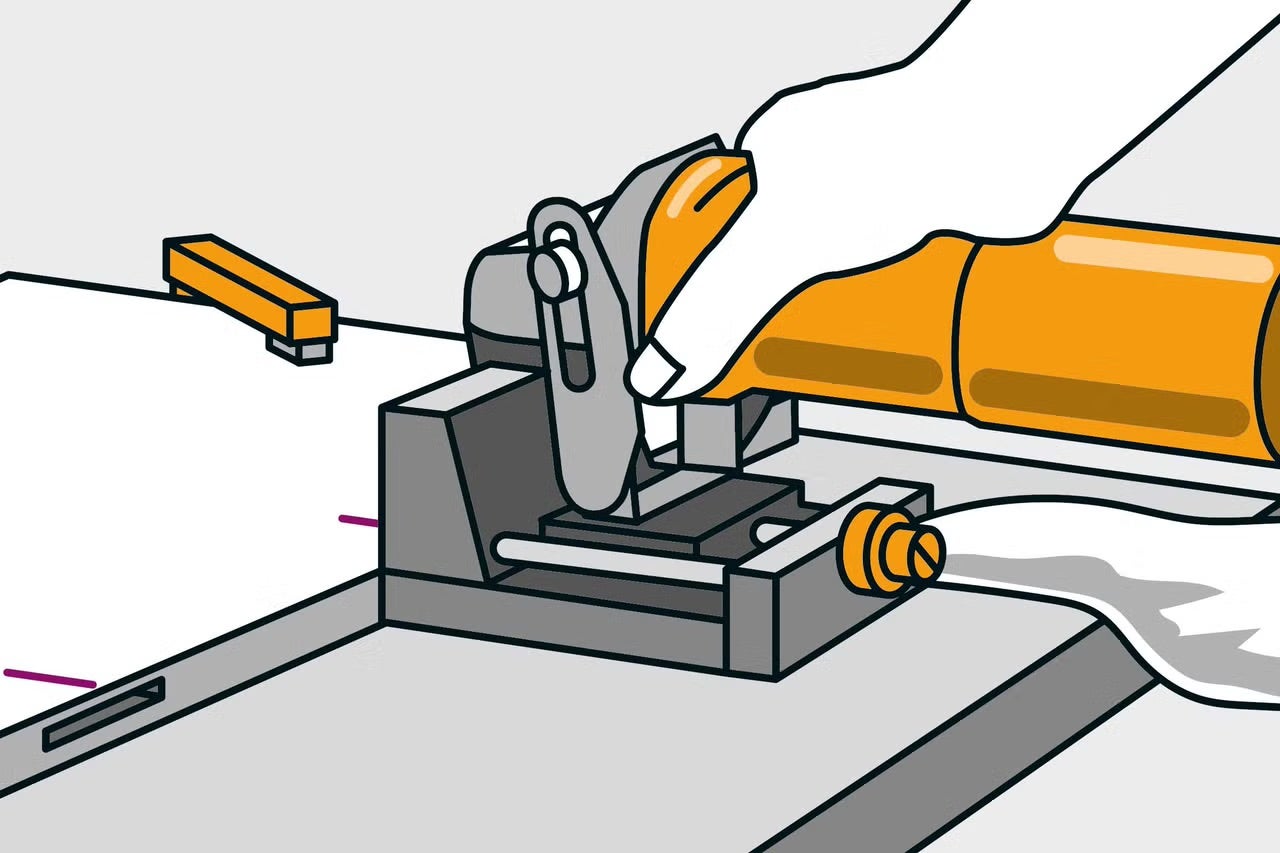

Spojenie dosiek pre horný diel baru

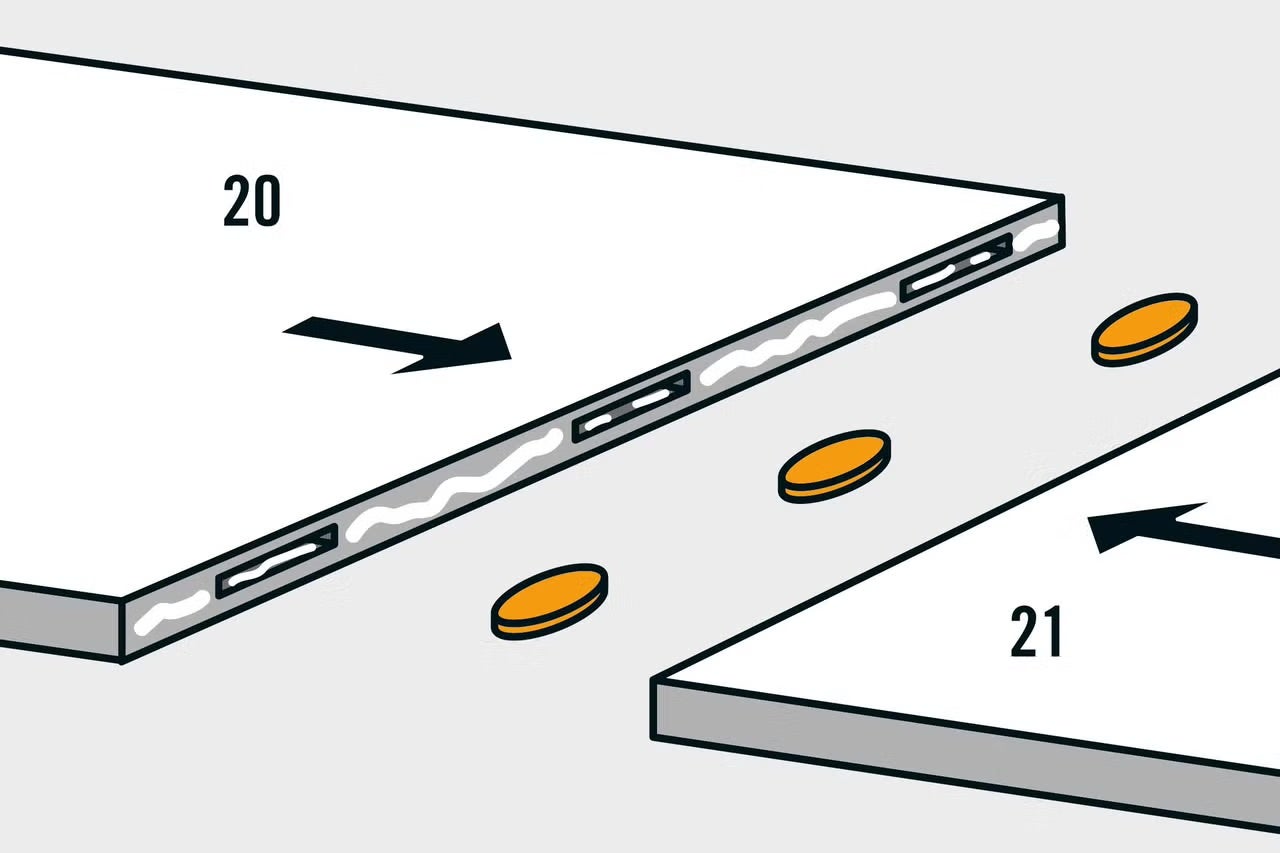

Pripravte si obe dosky (20) a (21) na spojenie pomocou plochých čapov (lamiel). Položte ich na rovný podklad a vyrovnajte do polohy, v akej ich budete následne spájať. Na oboch doskách si označte stredy pre tri lamely a pomocou lamelovacej frézy postupne vyfrézujte jednotlivé drážky. Pri práci s frézou sa vždy riaďte návodom na obsluhu daného stroja.
Nanesenie lepidla na drevo na spojovacie plochy
Na spojovacie plochy naneste lepidlo na drevo, vložte ploché čapy (lamely) do vyfrézovaných drážok a obe dosky k sebe pevne pritlačte. Pred ďalším krokom nechajte lepený spoj dôkladne vytvrdnúť.

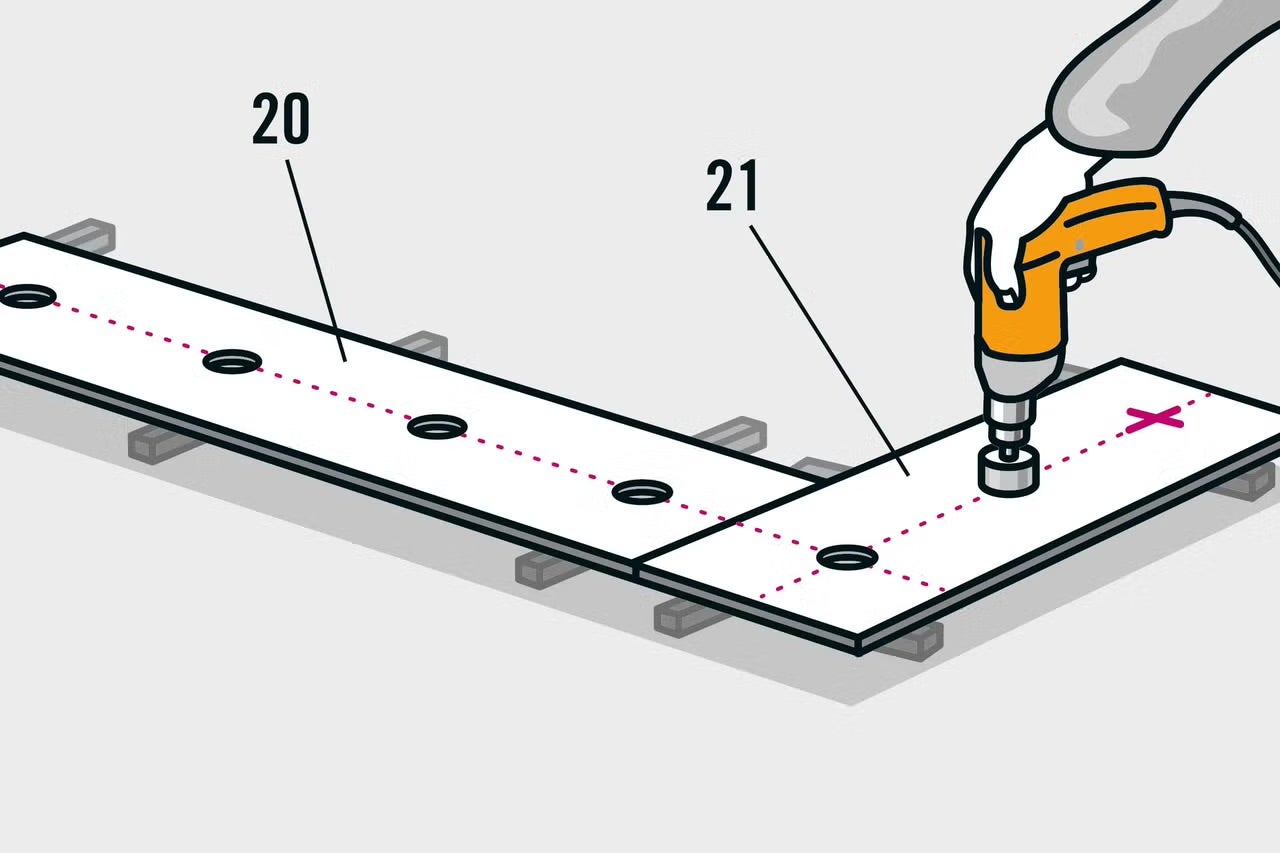

Výroba baru: Vŕtanie otvorov pre svietidlá
Spojené dosky podložte odrezkami dreva. Pomocou vykružovacej píly (dierovky) vyvŕtajte na vyznačených miestach otvory pre svietidlá. Dbajte na dodržanie správneho priemeru, ktorý vyžadujú vaše konkrétne zabudované svietidlá.

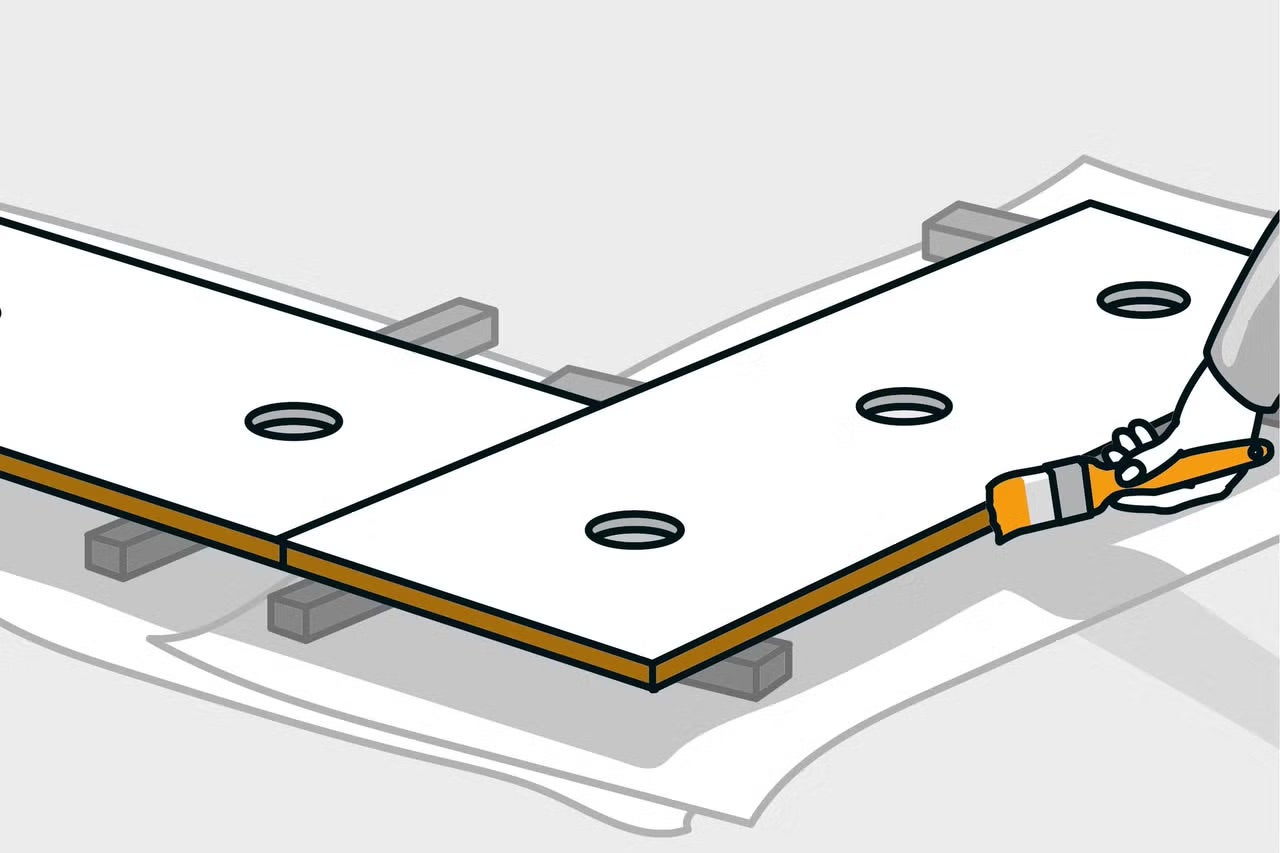

Zaoblenie hrán horného dielu baru
Pred náterom prebrúste všetky drevené plochy brúsnym papierom. Hrany dosiek zaoblite na polomer približne 5 mm. Drevené povrchy následne natrite farbou podľa svojho výberu alebo použite tvrdý voskový olej.

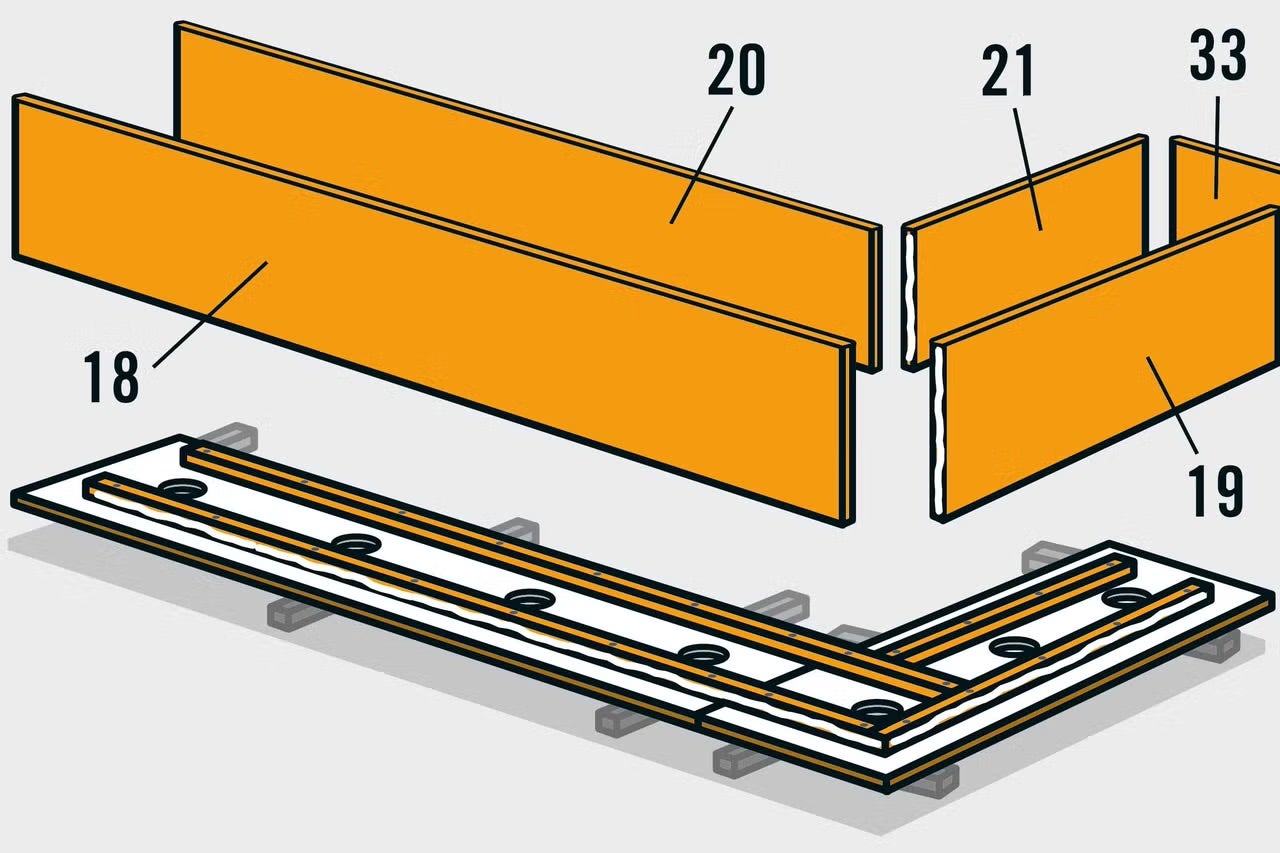

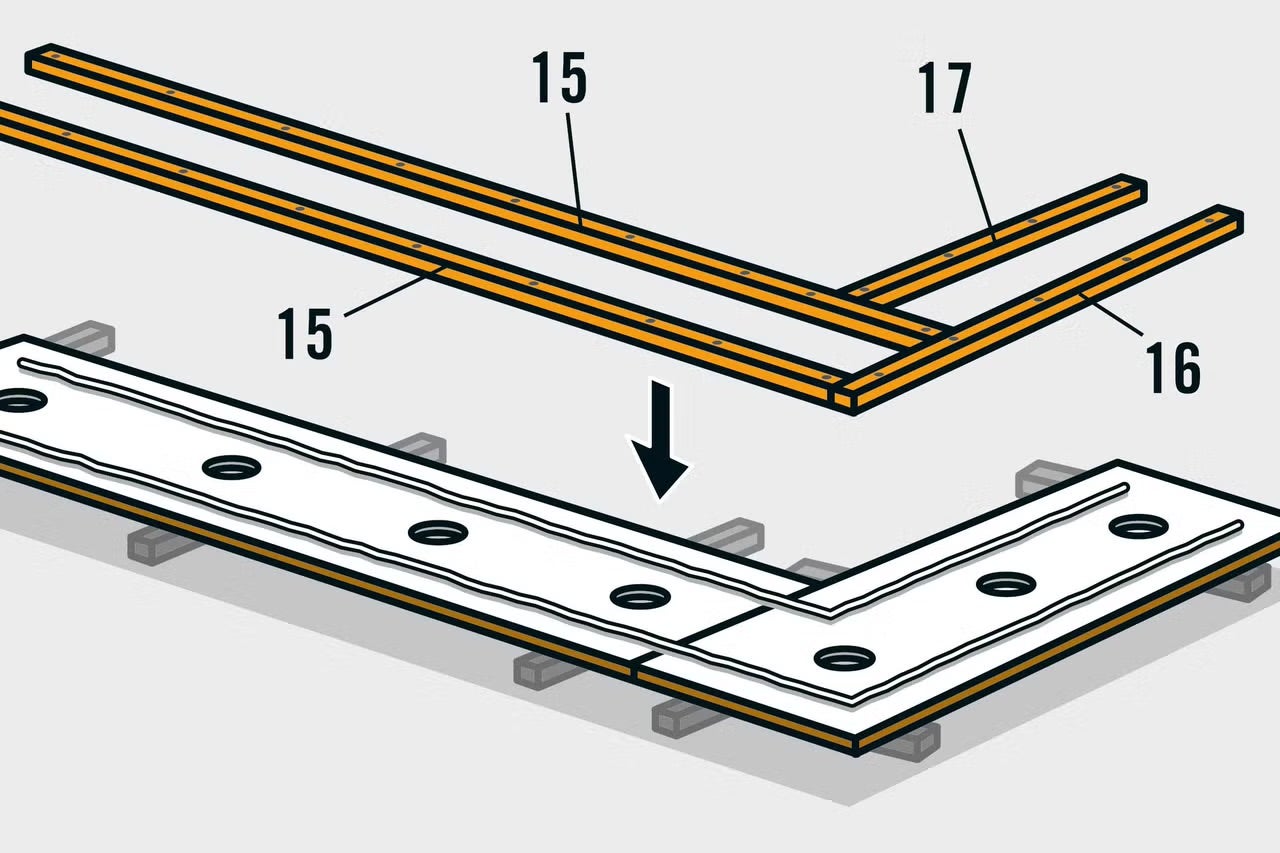

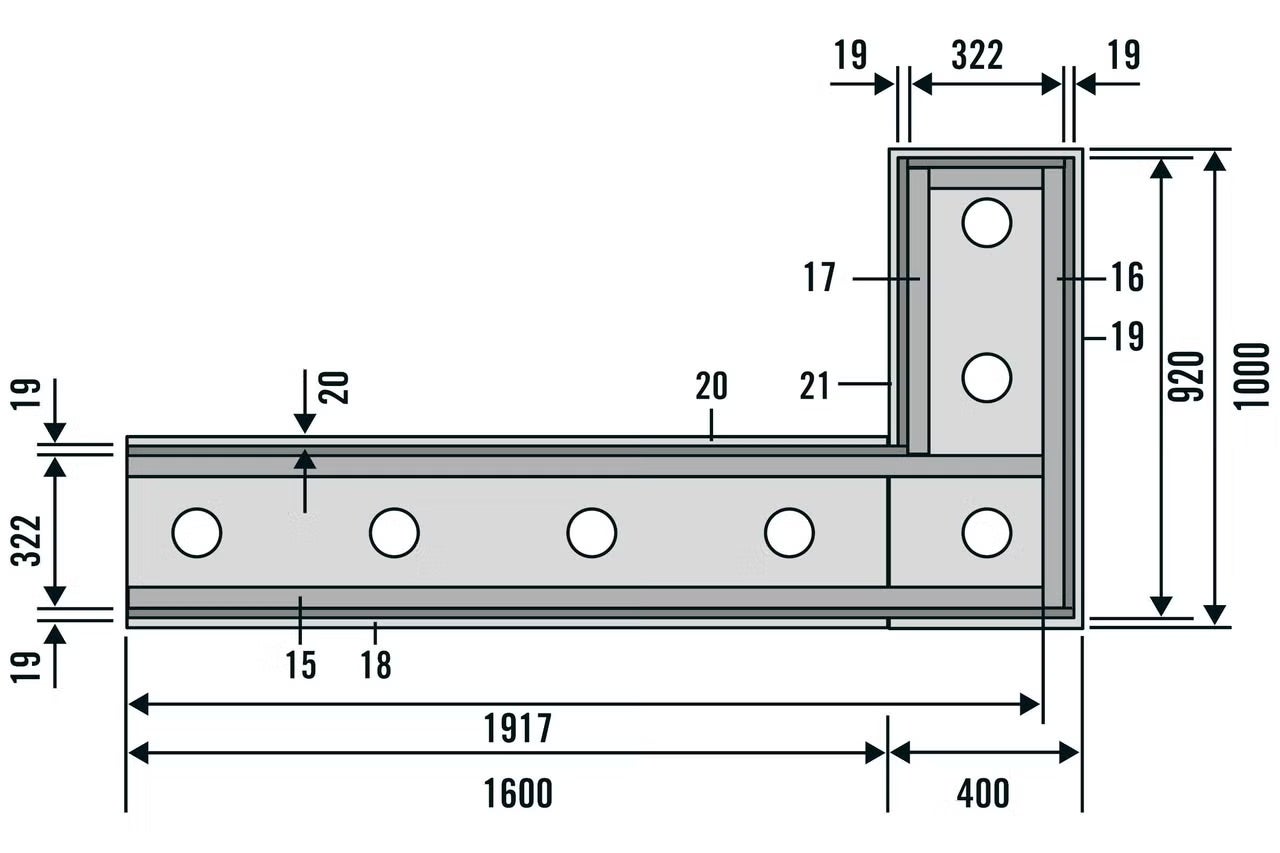

Montáž bočníc horného dielu baru
Bočnice namontujte na obe dosky pomocou hranolov (15), (16) a (17). Otvory pre skrutky označené symbolom (+) v hranoloch najskôr predvŕtajte vrtákom s priemerom 5 mm.

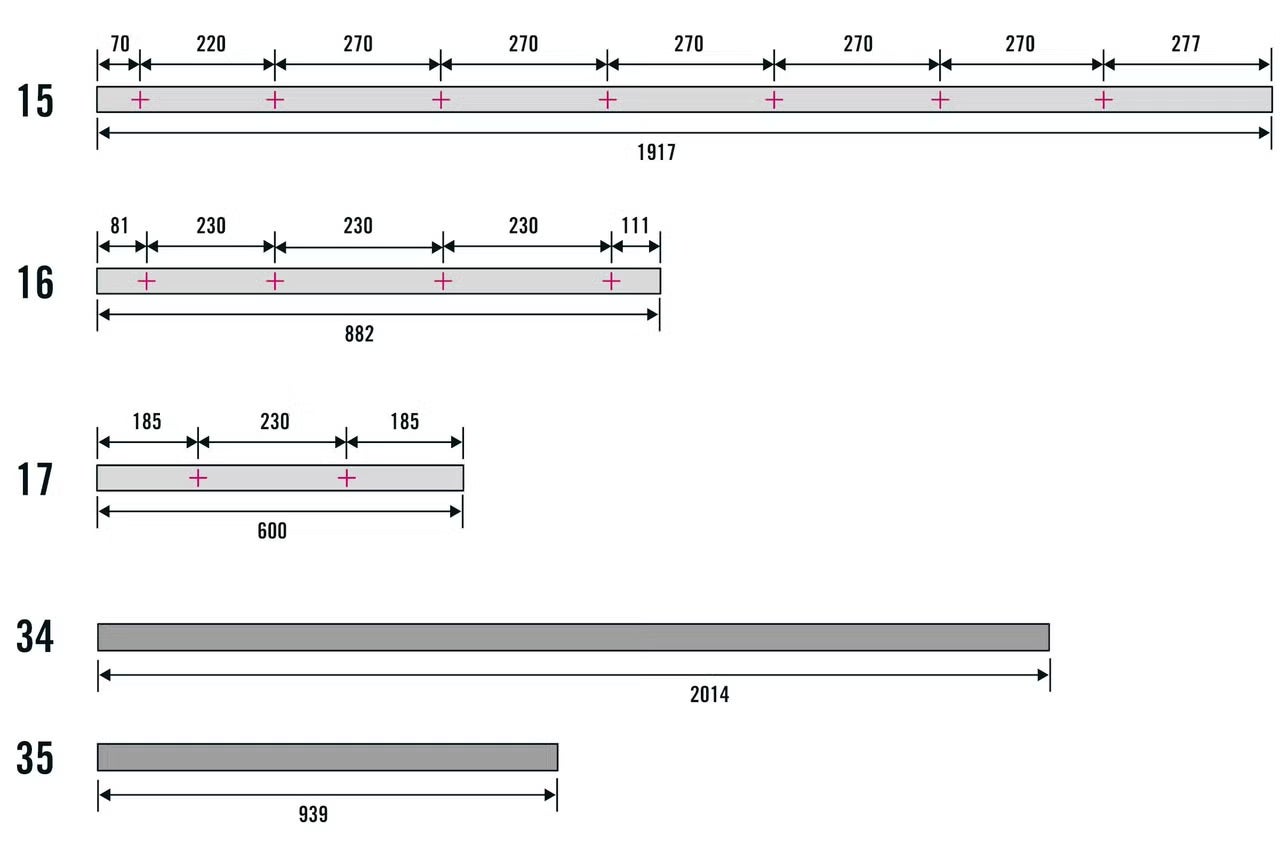

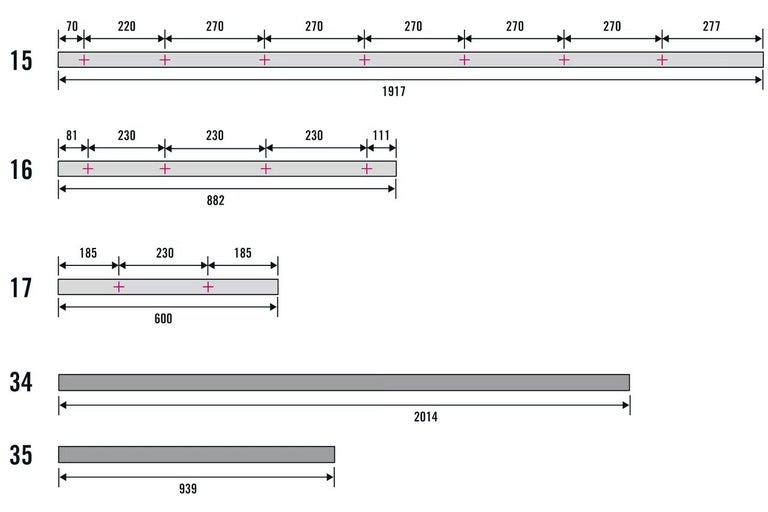

| Číslo | Kus | Hranol | Dĺžka |
|---|---|---|---|
| 15 | 2 | 44 x 44 mm | 1917 mm |
| 16 | 1 | 44 x 44 mm | 920 mm |
| 17 | 1 | 44 x 44 mm | 600 mm |
| 34 | 1 | 54 x 54 mm | 2014 mm |
| 35 | 1 | 54 x 54 mm | 939 mm |
Vyrovnanie hranolov na hornom diele baru
Vyznačte si na doskách pozície pre hranoly tak, aby mali rovnaké odstupy smerom dovnútra aj von. Na tieto označené miesta následne naneste lepidlo na drevo.

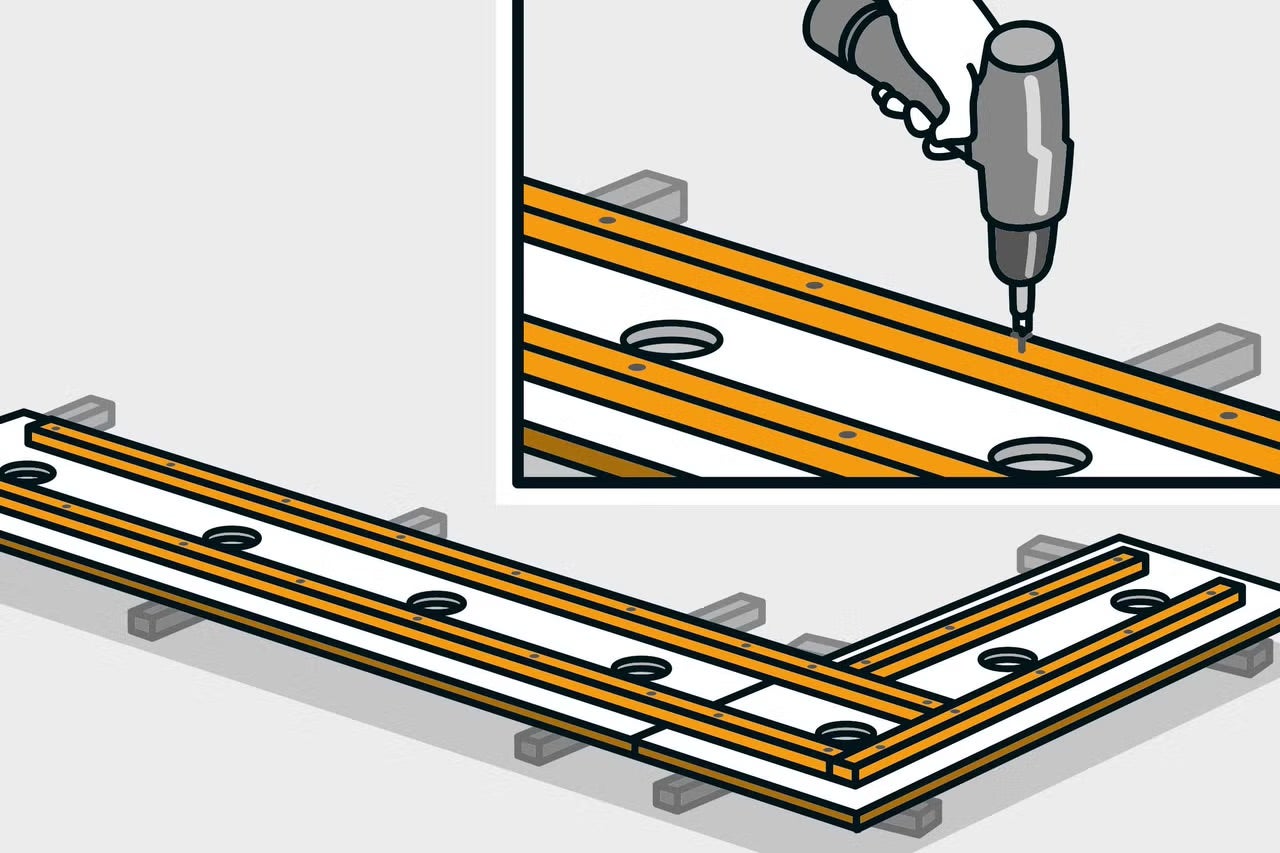

Výroba baru: Upevnenie hranolov k hornému dielu
Položte hranoly na určené miesta a priskrutkujte ich k obom doskám pomocou vrutov so zapustenou hlavou 4,5 × 60 mm.

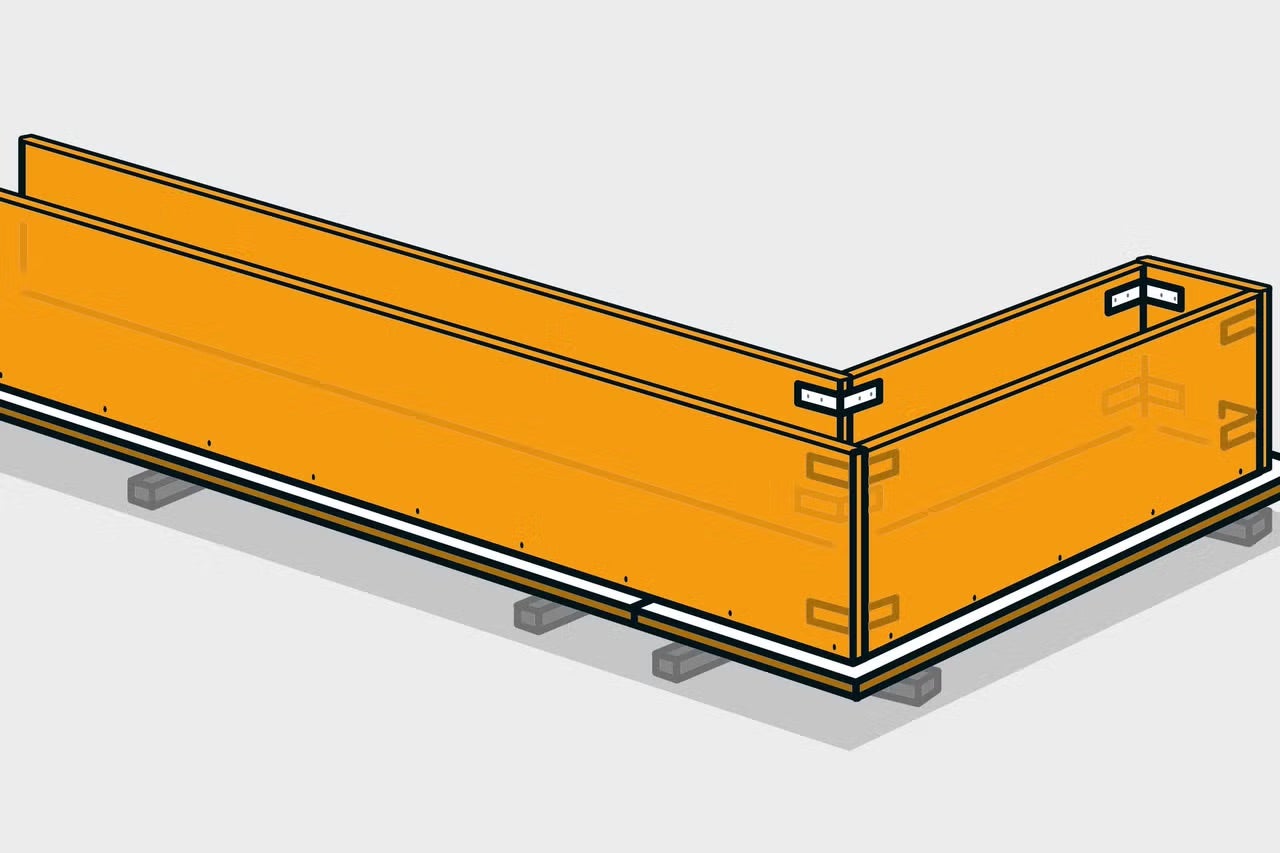

Zlepenie bočníc horného dielu baru
Naneste lepidlo na drevo na vonkajšie strany hranolov a tiež na spojovacie plochy bočníc (18), (19), (20), (21) a (33). Priložte bočnice k hranolom tak, aby k sebe dosky v rohoch priliehali na doraz (natupo). Následne spojte dosky (18) s (19), (20) s (21) a tiež (33) s (19) a (21) pomocou celkovo 8 kusov rohových uholníkov.
Pripevnenie bočníc horného dielu baru
Teraz priskrutkujte bočnice k hranolom pomocou vrutov so zapustenou hlavou 4,5 × 40 mm.
Obloženie horného dielu baru

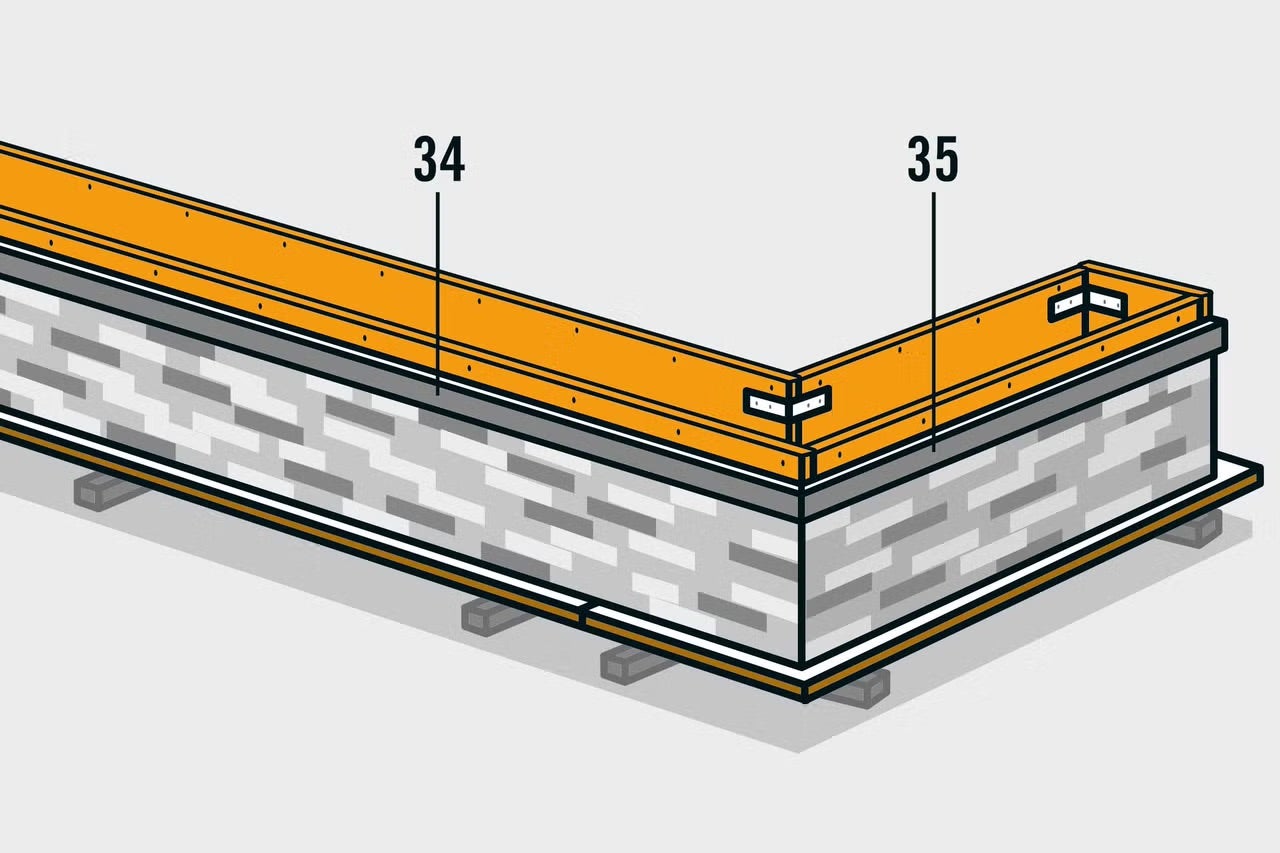

Priskrutkujte hranoly (34) a (35) z vnútornej strany k bočniciam vo vzdialenosti 44 mm od hornej hrany. Ako montážnu pomôcku na presné umiestnenie môžete použiť odrezok hranola s rozmermi 44 × 44 mm.
Teraz obložte vonkajšie bočnice medzi doskami a hranolmi pomocou dreveného obkladu. Priestor nad hranolmi nechajte voľný, pretože tieto horné časti dosiek budú slúžiť na následné upevnenie celého dielu k stropu.
Príprava elektroinštalácie odborníkom
Na pripojenie nízkonapäťového LED osvetlenia musí potrebné napájacie zásuvky nainštalovať kvalifikovaný odborník (elektrikár).
Dôležité upozornenie: Strop musí mať dostatočnú nosnosť a musí byť vhodný pre plánované ukotvenie. Ideálnym podkladom je betónový strop v kombinácii s použitím záťažových (kotviacich) kotiev.

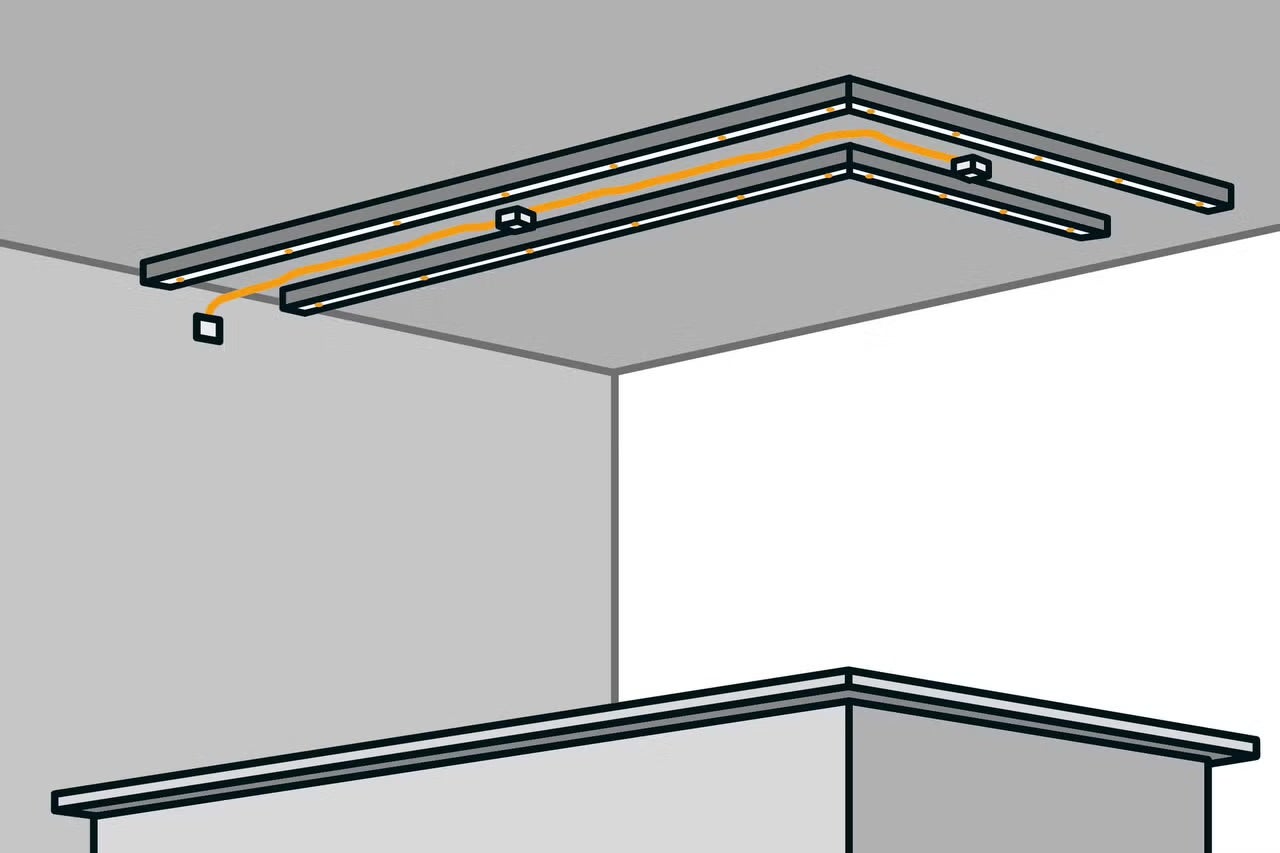

Na strope presne vyznačte polohu hranolov pre upevnenie horného dielu baru. Vnútorné rozmery horného dielu pritom musia presne zodpovedať vonkajším rozostupom upevňovacích hranolov.
V hranoloch si najprv predvŕtajte otvory pre
Výroba baru: Zapojenie vstavaných svietidiel
Ako ochranu položte na barový pult dosku alebo kartón a naň umiestnite niekoľko hranolov. Pripravte si 3 podpery, ktorých dĺžka presne zodpovedá vzdialenosti medzi barovým pultom a spodnou hranou stropného dielu.
Teraz zdvihnite horný diel a bezpečne ho osaďte na pripravené podpery na bare. Zapojte vstavané svietidlá a skontrolujte káblové spoje aj funkčnosť samotných svetiel. Na túto skúšku pripojte LED svietidlá iba dočasne. Ak všetko funguje, svietidlá opäť vyberte.

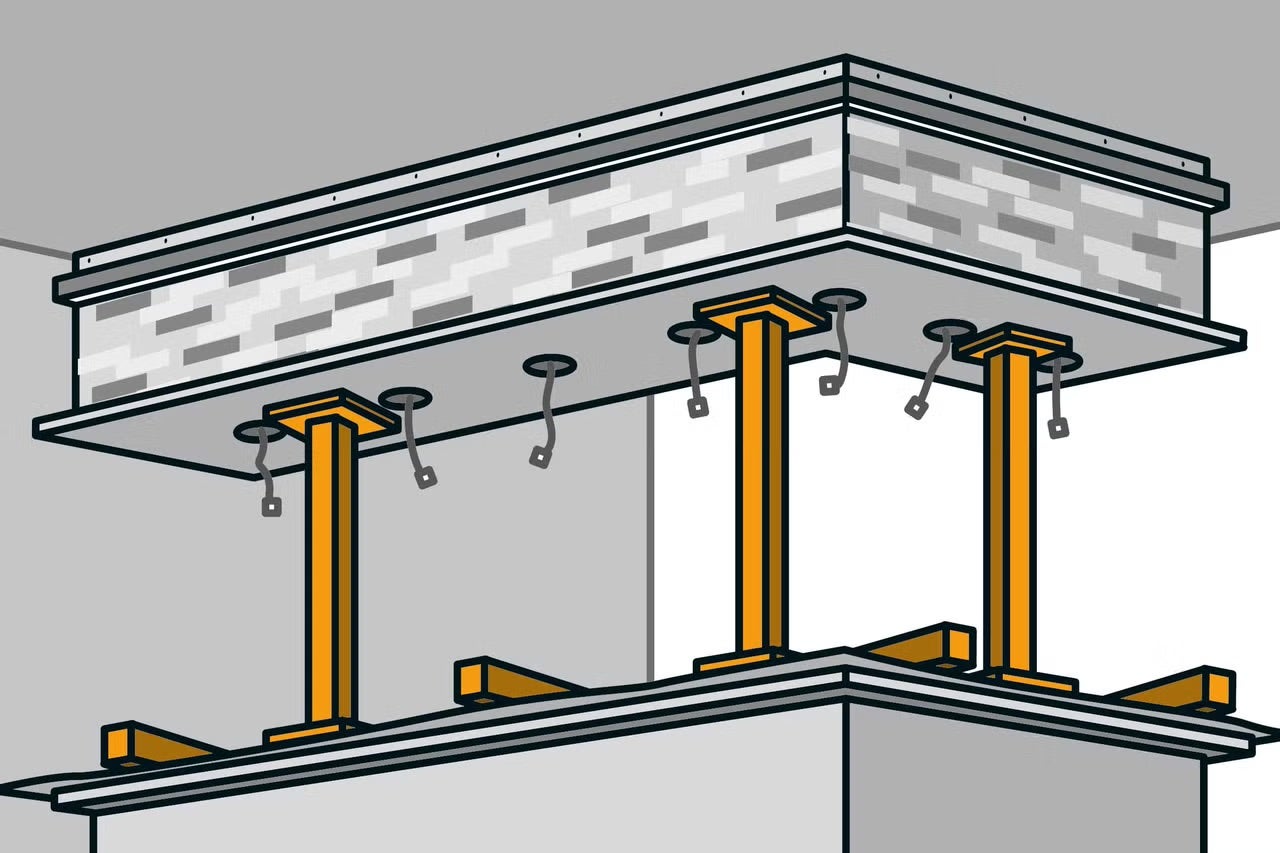

Následne zdvihnite horný diel až k upevňovacím hranolom na strope a okamžite pod neho podsuňte nosné podpery.

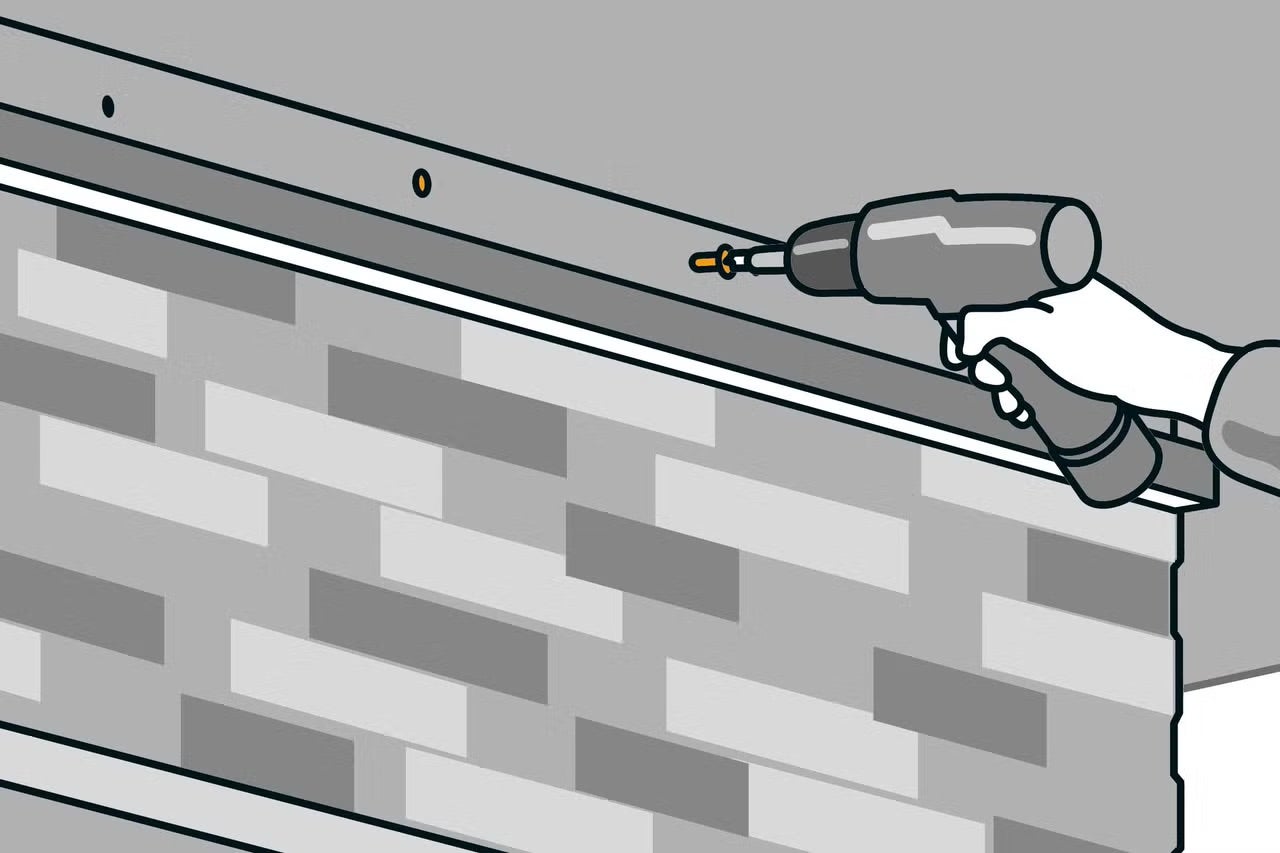

Pripevnenie horného dielu k stropu
Pripevnite horný diel k stropným hranolom cez bočné upevňovacie otvory pomocou vrutov so zapustenou hlavou 4,5 × 60 mm. Pomocné podpery odstráňte až vtedy, keď je celý horný diel bezpečne a pevne namontovaný.

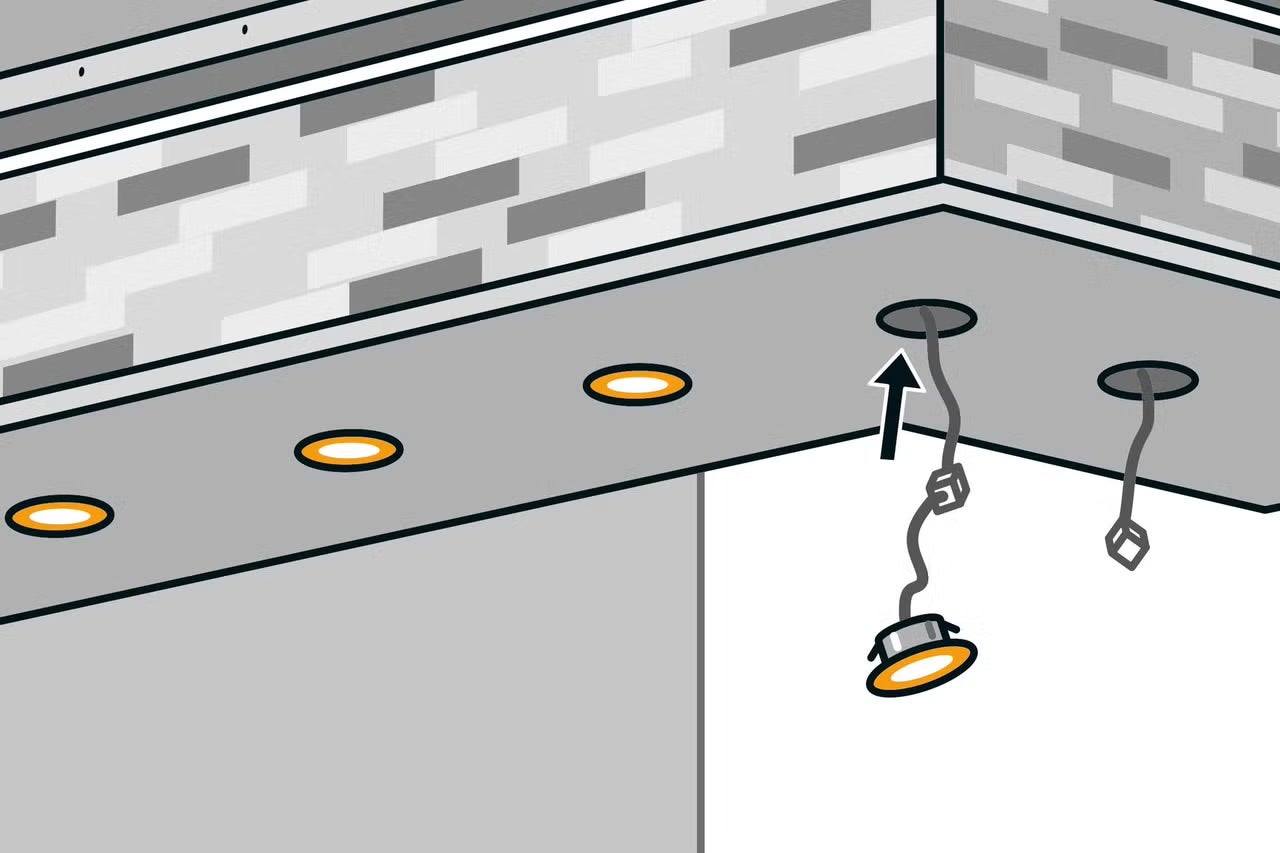

Bar s osvetlením: Osadenie svietidiel
Prepojte vstavané LED svietidlá s napájacími káblami a zacvaknite ich do pripravených otvorov.

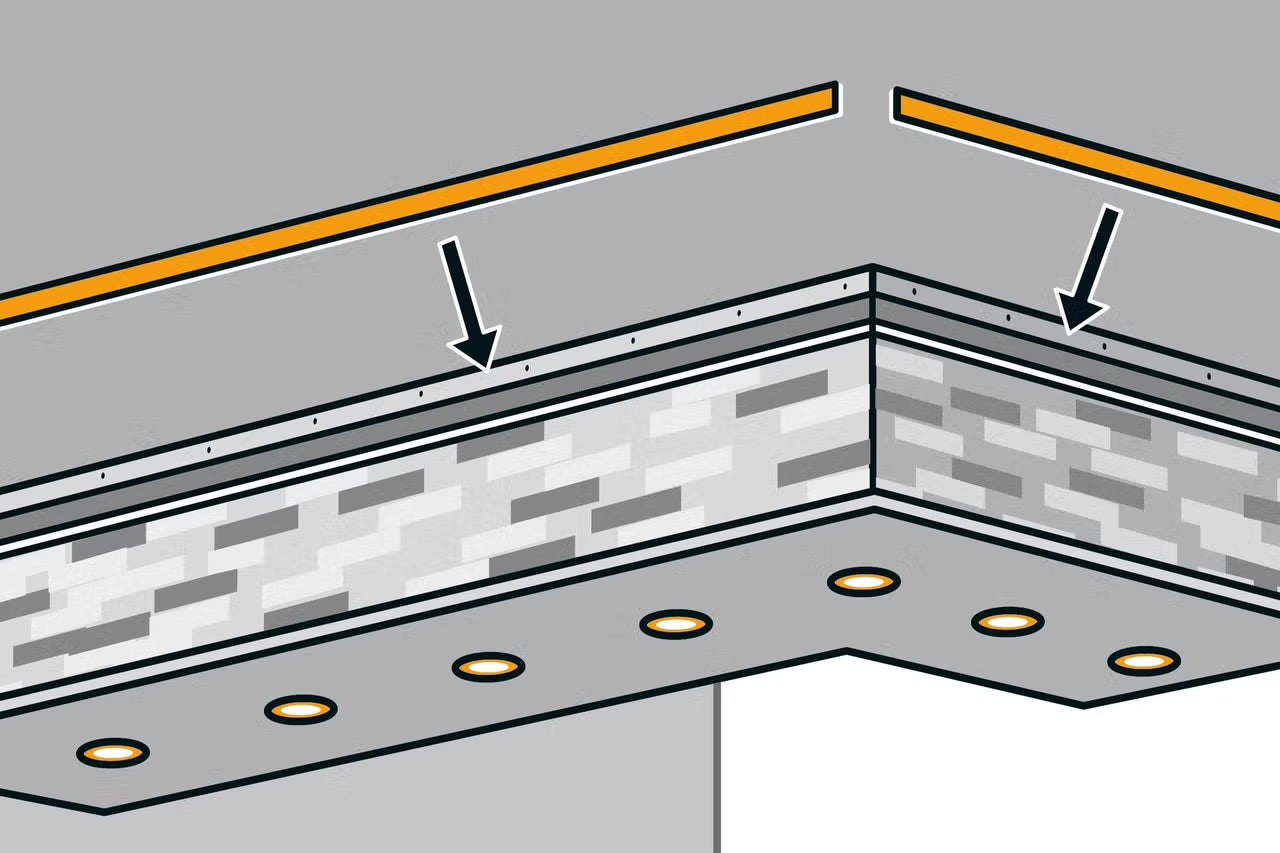

Montáž ozdobnej lišty na horný diel baru
Miesta s upevňovacími vrutmi zakryte tenkými preglejkovými pásikmi, ktoré prilepíte iba bodovo. Ak by ste potrebovali horný diel v budúcnosti demontovať, bude stačiť tieto drevené pásiky jednoducho odstrániť, aby ste získali prístup k vrutom.

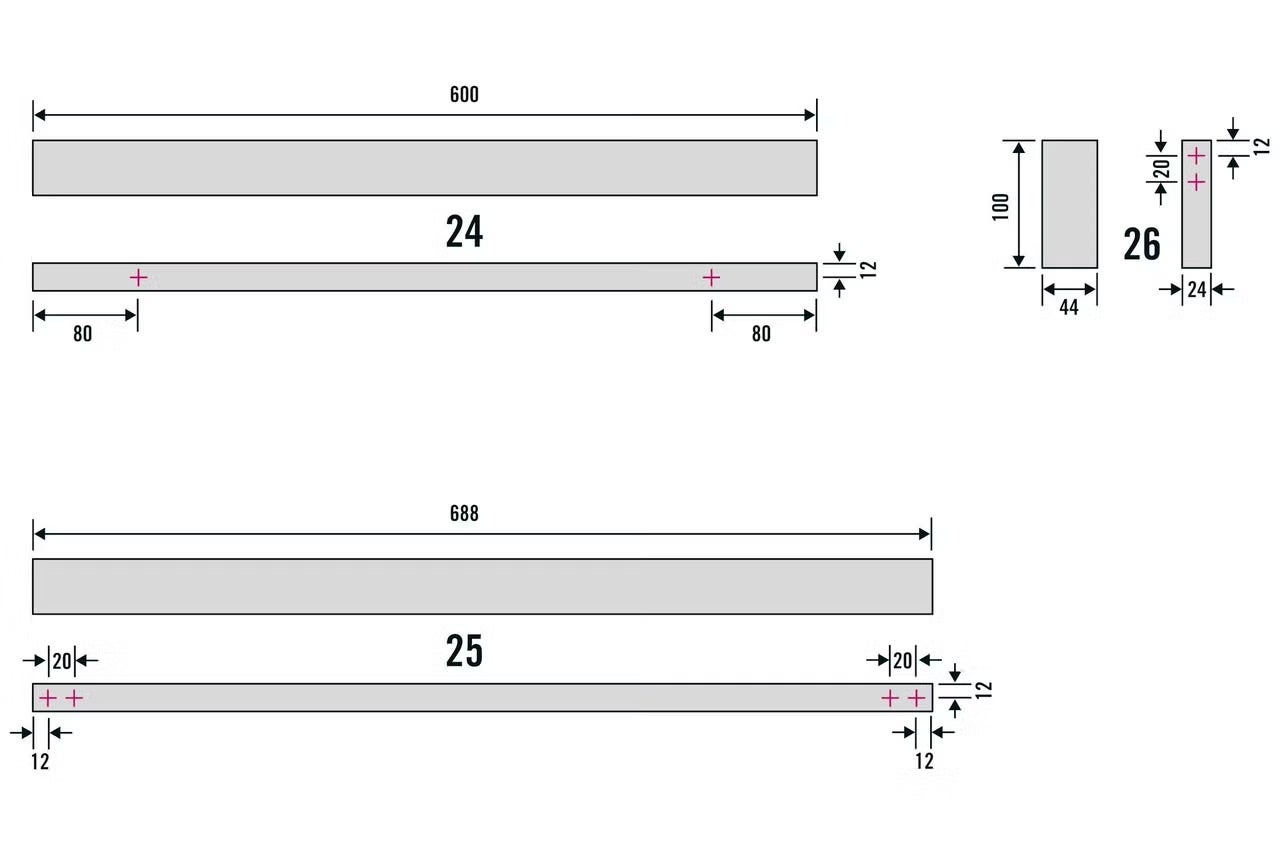

Príprava hranolov pre barový regál
Pomocou nasledujúcich krokov vyrobíte regálovú policu so skrytým upevnením do steny bez viditeľných podpier. Týmto spôsobom môžete vyrobiť aj niekoľko políc naraz a navzájom ich prepojiť. Uvedené rozmery si samozrejme môžete upraviť podľa vlastných potrieb.
Pripravte si hranoly s rozmermi 24 × 44 mm v požadovaných dĺžkach a predvŕtajte otvory pre skrutky. Do zadného hranola (24) vyvŕtajte dva otvory s priemerom 8 mm na ukotvenie k stene – tieto otvory ako jediné nezahlbujte. Všetky ostatné otvory vyvŕtajte vrtákom s priemerom 5 mm a zahlbte ich pre hlavy vrutov.
Špecifikácia dielov:
- Diel (24): 600 mm (1 ks)
- Diel (25): 688 mm (1 ks)
- Diel (26): 100 mm (2 ks)

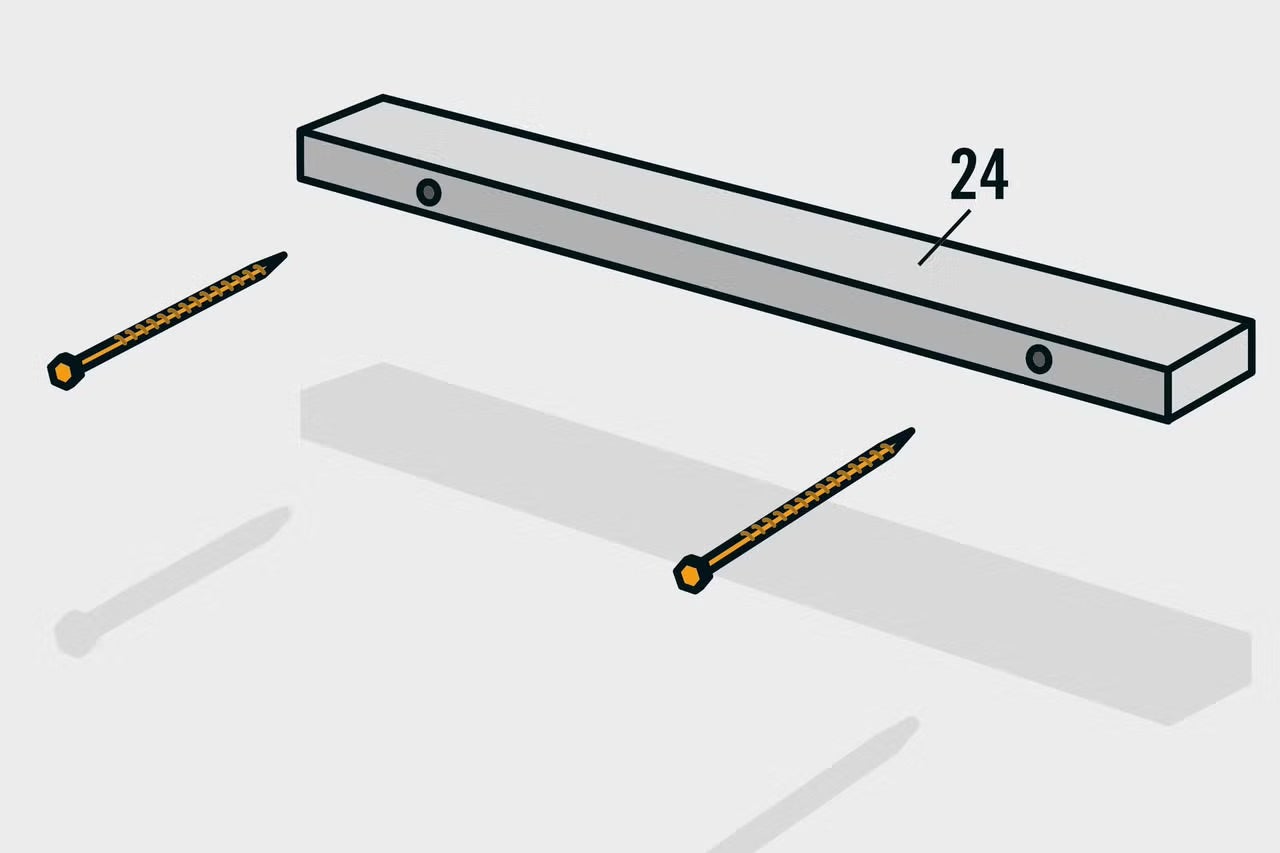

Vloženie skrutiek do hranola
Do hranola (24) vložte šesťhranné skrutky do dreva s podložkami. Ak budete regál upevňovať na tehlovú alebo betónovú stenu, pripravte si aj vhodné hmoždinky. Podkladová stena musí mať pre toto ukotvenie dostatočnú nosnosť.

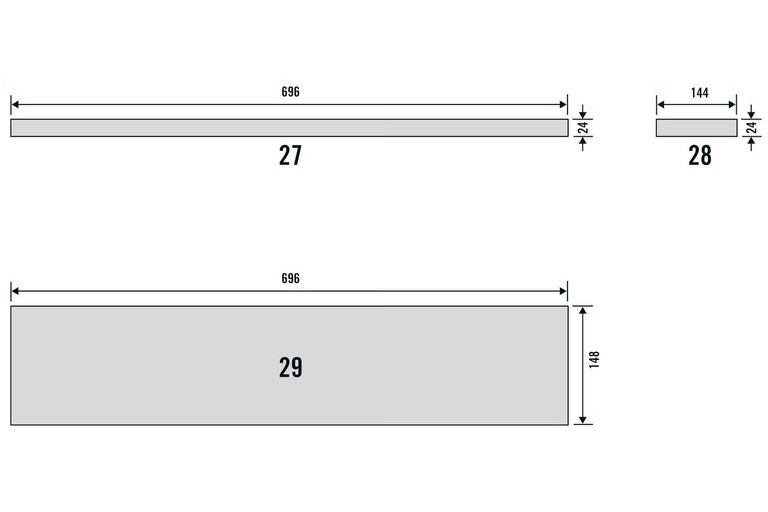

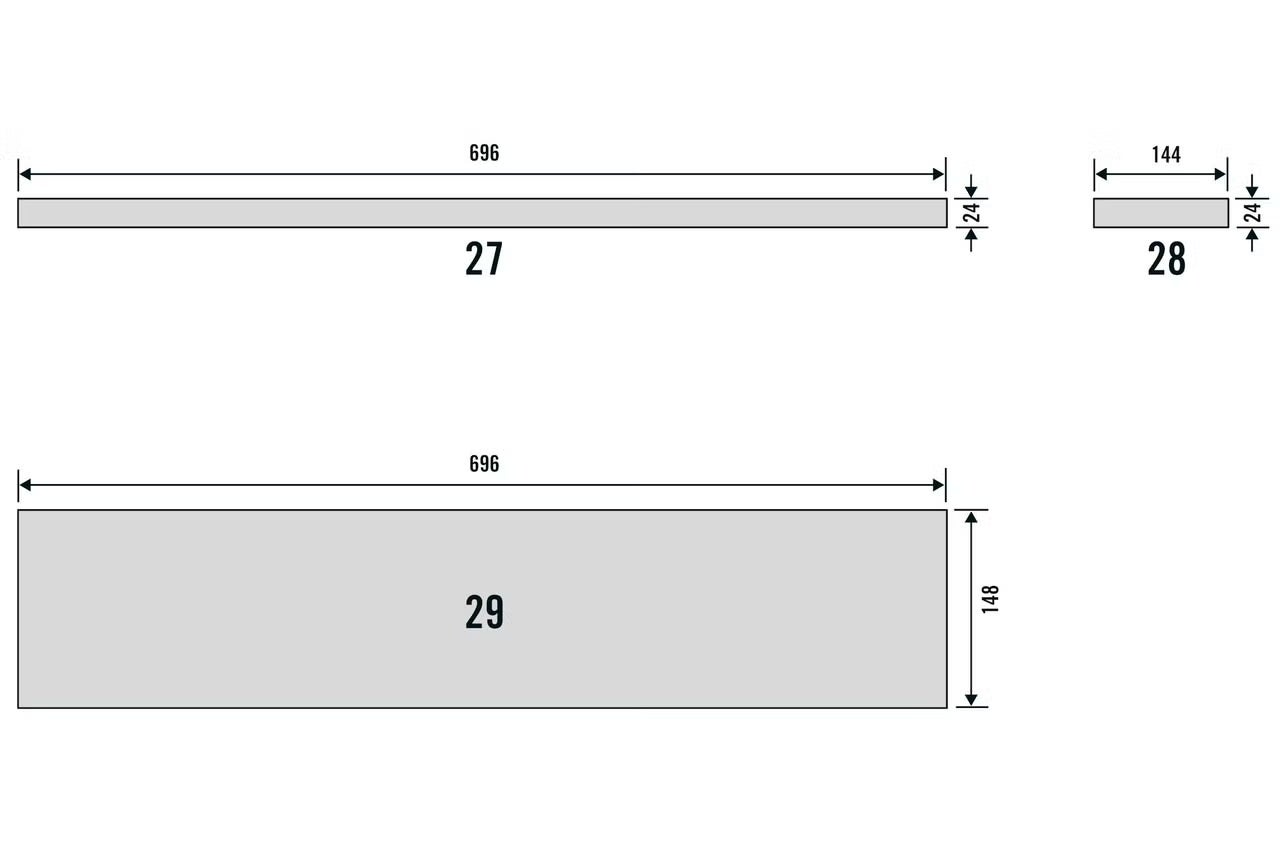

Barový regál: Príprava vonkajšieho obkladu
Vonkajší obklad regálovej police sa vyrába z preglejky s hrúbkou 4 mm. Ak nebudete regál montovať priamo do rohu miestnosti, budete potrebovať ešte jeden dodatočný úzky bočný pásik (27).
Špecifikáciadielov:
- Diel (27): 696 × 24 mm (1 ks)
- Diel (28): 144 × 24 mm (1 ks)
- Diel (29): 696 × 148 mm (2 ks)

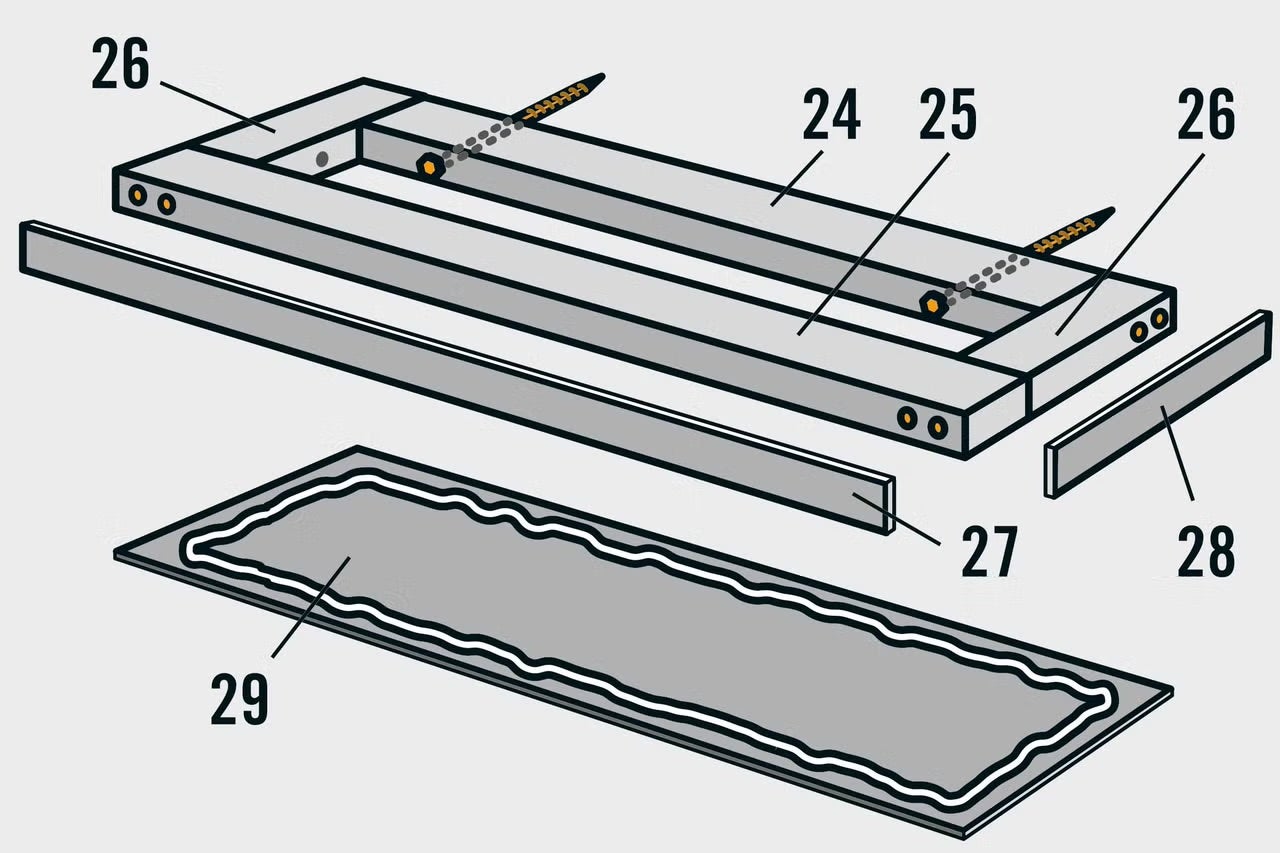

Zoskrutkovanie hranolov pre barový regál
Hranoly (25) a (26) položte na rovný podklad. Na spojovacie plochy naneste lepidlo na drevo a hranoly zoskrutkujte pomocou skrutiek so zapustenou hlavou 5,0 × 80 mm.
Na úzke bočné strany následne prilepte obe bočné lišty (27) a (28). Spodný obkladový panel (29) taktiež pripevnite k regálovej polici pomocou lepidla na drevo.

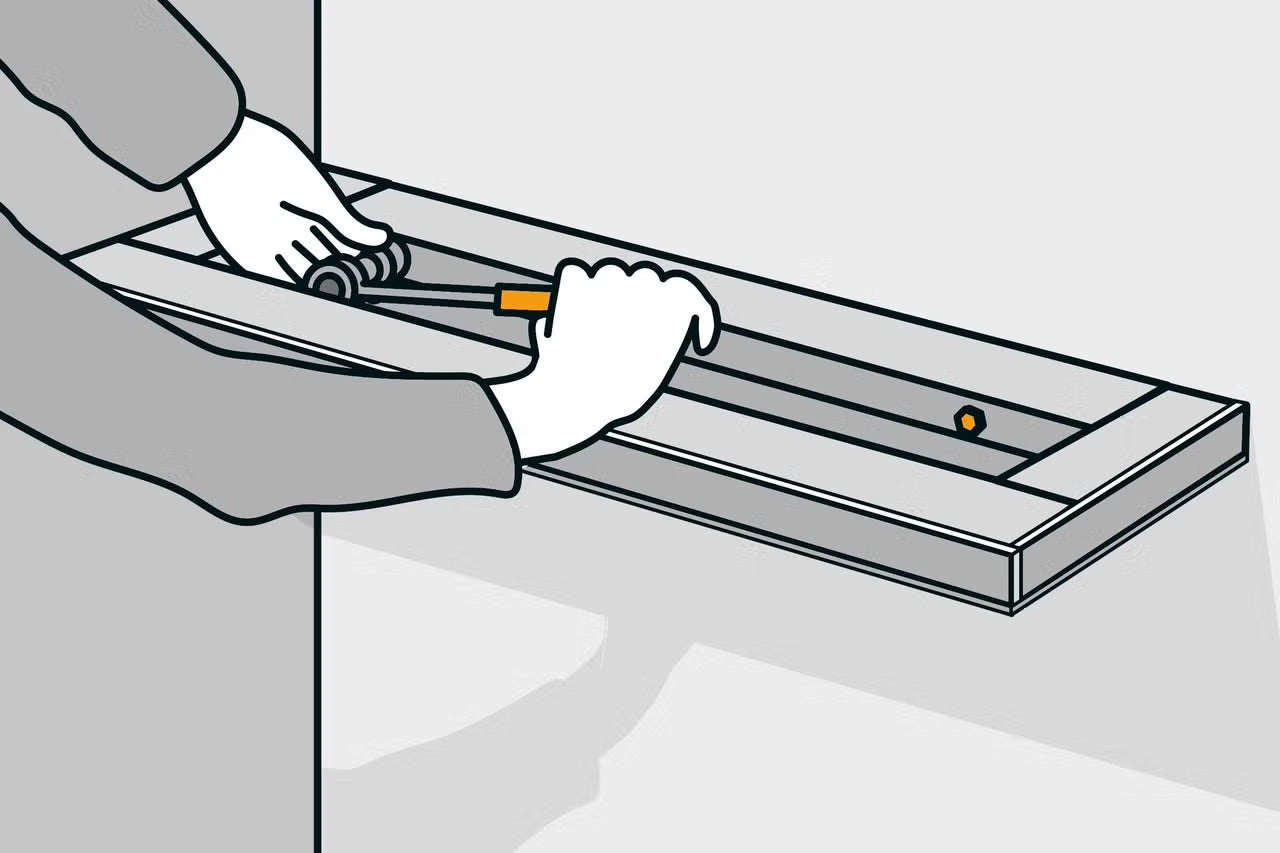

Výroba baru: Pripevnenie regálovej police
Po vytvrdnutí lepených spojov pripevnite pripravenú regálovú policu k stene. Pomocou vodováhy určte presnú polohu a vyznačte na stenu oba otvory na vŕtanie. Urobíte to tak, že šesťhranné skrutky v otvoroch mierne pritlačíte a pootočíte nimi, čím prenesiete značky na podklad.
Policu potom odložte bokom a na vyznačených miestach vyvŕtajte otvory pre hmoždinky. Po vložení hmoždiniek regál definitívne priskrutkujte k upevňovaciemu hranolu.

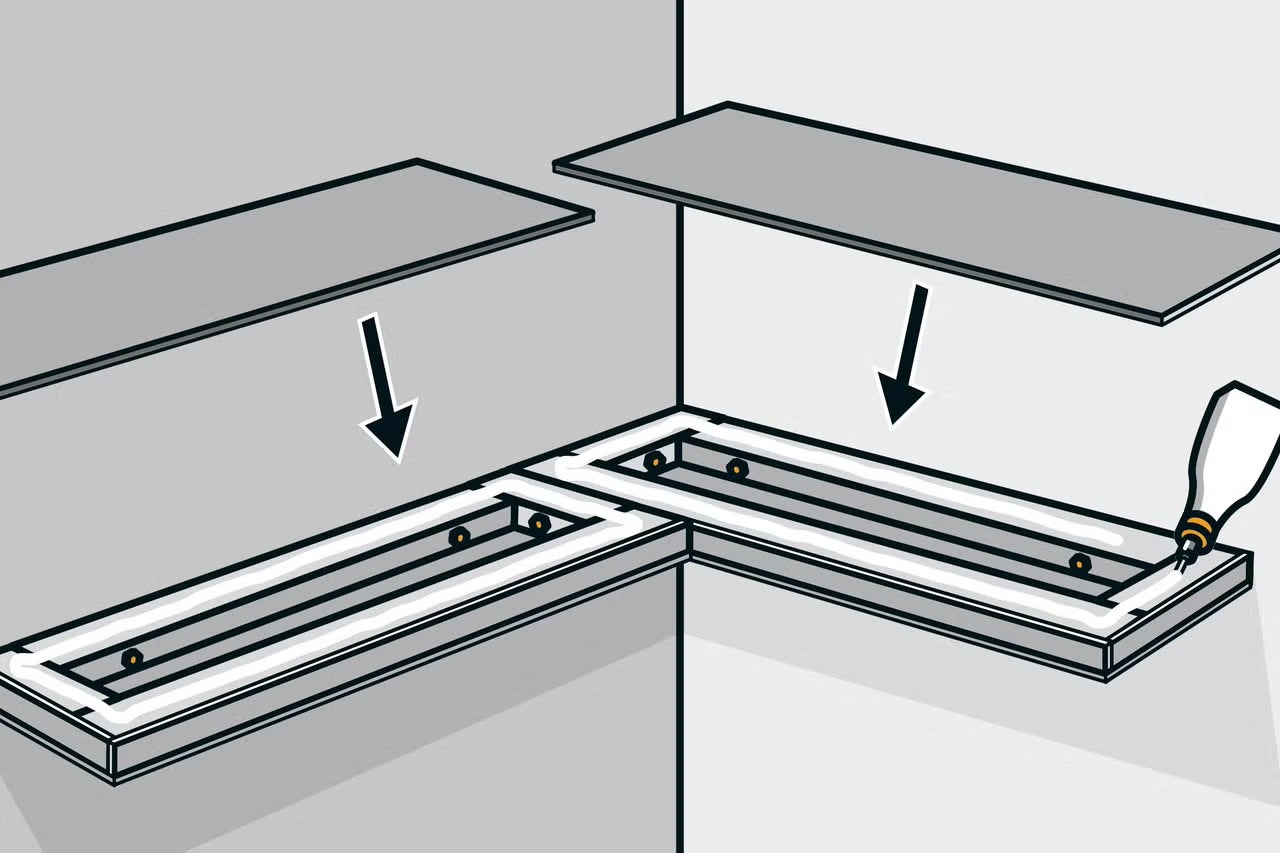

Zakrytie regálovej police
Na spojovacie plochy naneste malé množstvo lepidla na drevo a následne prilepte horný obkladový panel (29). Pre zvýšenie celkovej stability a pevnosti obe regálové police navzájom zoskrutkujte.
Montáž dreveného obkladu na stenu
Po montáži políc môžete stenu voliteľne obložiť dreveným obkladom.
